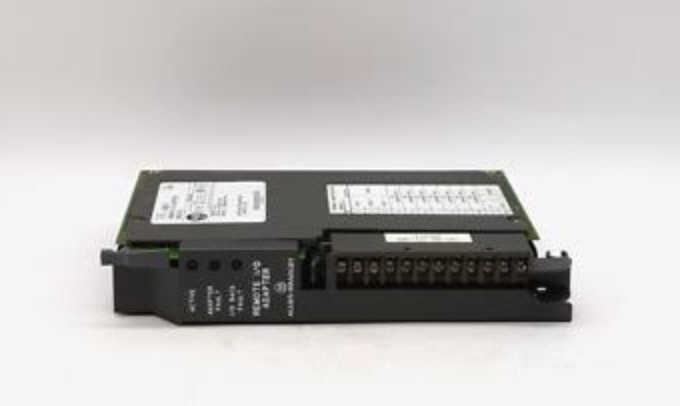

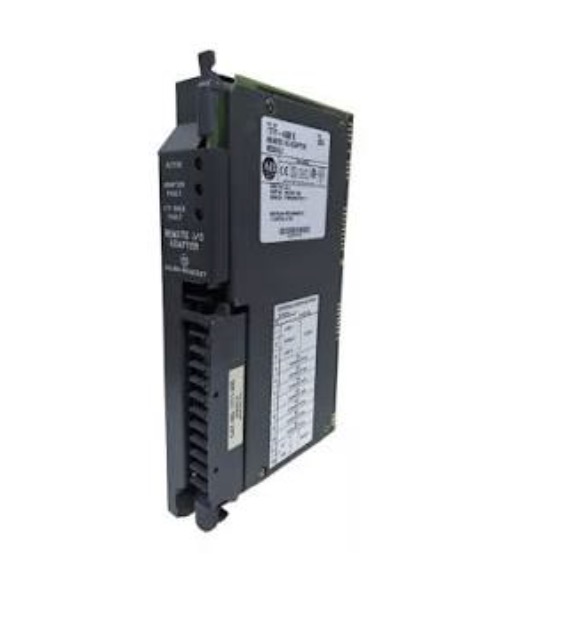

Feimu Technology ha lanzado recientemente el módulo de escaneo/adaptador de E/S remotas clásico Allen Bradley 1771-ASB. Su función principal es transmitir señales de forma segura desde el rack remoto a la sala de control principal a través de un cable azul exclusivo. Es un elemento esencial para mantener el funcionamiento de los sistemas PLC-5 antiguos y para la sustitución de repuestos de emergencia.
La estructura interna de Allen Bradley 1771-ASB es altamente duradera industrial. La placa de circuito adopta un diseño engrosado, con juntas de soldadura suaves y completas, sin huecos ni faltas de soldadura. Visualmente, es limpio y sólido, lo que hace que su uso sea tranquilizador. La placa está equipada con múltiples condensadores y chips de gran tamaño, cuyo objetivo principal es garantizar el funcionamiento estable a largo plazo del módulo, adaptarse al complejo entorno de circuitos de las fábricas antiguas y reducir la aparición de fallas.
Para resistir eficazmente la interferencia de la señal en sitios industriales, se diseñan especialmente múltiples tiras de aislamiento en la placa de circuito para evitar interrupciones de la comunicación causadas por trastornos de la señal; Destacan los pines dorados en el panel posterior, con un baño de oro grueso y brillante, sin oxidación ni decoloración. Incluso cuando se conectan y desconectan repetidamente en el rack, pueden mantener un buen contacto, eliminando fallas de comunicación causadas por un contacto deficiente. Nuestros productos suministrados son todos de nueva calidad, con un estricto control de calidad y son totalmente compatibles con los sistemas PLC-5 antiguos, lo que permite la instalación inmediata de la máquina sin necesidad de depuración.
El Allen Bradley 1771-ASB está diseñado principalmente para fábricas antiguas sin renovar. Se utiliza ampliamente en líneas de producción de automóviles antiguas, plantas de tratamiento de agua, sistemas de automatización de la industria petroquímica temprana, etc. Su función principal es servir como un "puente de comunicación" entre el PLC principal y el equipo en el sitio. Se instala en gabinetes de control de campo remoto y conecta varios módulos de entrada y salida para garantizar una transmisión de señal bidireccional estable.
Como repuesto escaso para el sistema antiguo, la seguridad del transporte del 1771-ASB es de suma importancia. Feimu Technology ha acumulado una rica experiencia en el transporte de módulos industriales de precisión. Adopta un embalaje protector multicapa: primero, el módulo se coloca en una bolsa antiestática gruesa, luego se envuelve completamente y se sella con una capa gruesa de película de burbujas y, finalmente, se coloca en una caja de cartón duro personalizada, que se rellena con papel de espuma para amortiguar. Esto asegura un completo aislamiento de la electricidad estática y resistencia a golpes durante el transporte. No importa si se envía a América, Europa o varias partes de China, nuestro embalaje puede garantizar la condición intacta del módulo al abrirlo, dejándolo listo para su uso de inmediato. Esto resuelve por completo las preocupaciones de los clientes sobre "las piezas de repuesto son propensas a dañarse durante el transporte", asegurando así un tiempo valioso para la reparación de emergencia del sistema antiguo.
Como proveedor profesional, Feimu Technology es muy consciente de los problemas de "dificultad de abastecimiento y entrega lenta" de repuestos viejos. Por ello, ha reservado especialmente un inventario suficiente. Allen Bradley 1771-ASB están todos disponibles para suministro en stock. Pueden responder rápidamente a las necesidades de compra urgentes de los clientes sin largos períodos de espera, resolviendo eficazmente el problema de fallas y tiempos de inactividad de los equipos.
El producto tiene un precio asequible y ofrece una alta relación calidad-precio. Eliminamos los eslabones intermedios y fijamos precios razonables para permitir a los clientes obtener repuestos nuevos de alta calidad a un costo razonable. No es necesario pagar primas elevadas por piezas de repuesto escasas. Al mismo tiempo, cada módulo se prueba en condiciones de trabajo reales para garantizar que cada interfaz de comunicación pueda funcionar con normalidad. Combinado con soporte técnico profesional, brindamos a los clientes orientación sobre selección e instalación, haciendo que el mantenimiento de sistemas antiguos sea más conveniente y tranquilizador.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | Allen Bradley 1771-ASB |
| Tipo de producto | Adaptador de E/S remotas/Módulo de escáner |
| Procesadores compatibles | PLC-5, PLC-3, PLC-2, SLC 500 |
| Protocolo | E/S remotas (RIO) |
| Modo de funcionamiento | Escáner o Adaptador (configurable) |
| Tasas de transferencia de datos | 57,6 kbps, 115,2 kbps, 230,4 kbps (seleccionable por puente) |
| Longitud máxima del cable | 3048 metros (10 000 pies) con cable Belden 9463 |
| Chasis remoto máximo | 7 chasis por escáner |
| Configuración de dirección de nodo | Interruptores giratorios (0-77 octales) |
| Compatibilidad del bastidor de E/S | Bastidor de E/S serie 1771 |
| Cable de comunicación | Belden 9463 (manguera azul) |
| Consumo de corriente del backplane | 1,5 A a 5 V CC máximo |
| Disipación de energía | 7,5 W máximo |
| Tamaño del módulo | Módulo de una sola ranura |
| Temperatura de funcionamiento | 0°C a 60°C |
| Temperatura de almacenamiento | -40°C a 85°C |
| Humedad relativa | 5% a 95% (sin condensación) |
| Certificaciones | UL, cUL, CE |
El 1771-ASB es el componente clave que conecta el procesador PLC-5 a bastidores de E/S remotas. Comprender la red ayuda con la instalación y la resolución de problemas.
Arquitectura del sistema:
Flujo de datos:
Rango de direcciones de nodo:
El 1771-ASB tiene dos interruptores giratorios en el panel frontal. Estos configuran la dirección de nodo para la red RIO.
Cambiar de ubicación:Los dos interruptores están ubicados en el panel frontal. Están etiquetados como "DECENAS" y "UNIDADES".
Cómo configurar:
Ejemplo:Para configurar la dirección de nodo 25 (octal), configure TENS en 2 y UNITS en 5.
Reglas importantes:
Error común:Establecer la dirección octal incorrecta. Los interruptores usan octal (0-7) no decimal (0-9). Configurar TENS en 8 o 9 no es válido y hará que el módulo utilice una dirección predeterminada.
El 1771-ASB admite tres velocidades de transferencia de datos. La tarifa debe coincidir con la configuración del escáner.
| Velocidad de datos | Configuración del puente | Longitud máxima del cable | Aplicación típica |
|---|---|---|---|
| 57,6 kbps | Puente en posición A | 3048 metros (10.000 pies) | Actualización lenta y de larga distancia |
| 115,2 kbps | Puente en posición B | 1524 metros (5000 pies) | Media distancia, actualización estándar. |
| 230,4 kbps | Puente en posición C | 762 metros (2500 pies) | Corta distancia, actualización rápida |
Cómo seleccionar:
Ejemplo de problema de campo:Un cliente instaló un nuevo 1771-ASB en una red RIO existente. El adaptador no se comunicaba. Causa: El adaptador estaba configurado en 230,4 kbps, pero el escáner estaba configurado en 57,6 kbps. Solución: se cambió el puente del adaptador a 57,6 kbps. Se restableció la comunicación.
El 1771-ASB tiene varios LED en el panel frontal. Estos proporcionan información de estado inmediata sin un terminal de programación.
| CONDUJO | Estado | Significado | Acción |
|---|---|---|---|
| PWR | Verde | Módulo encendido y funcionando normalmente. | No se necesita ninguna acción. |
| PWR | Apagado | No hay energía al módulo. | Verifique la potencia del chasis. Verifique la inserción del módulo. |
| COM | Verde | Comunicación activa. Se están enviando o recibiendo datos. | No se necesita ninguna acción. |
| COM | Apagado | Sin comunicación. El enlace no está establecido. | Verifique el cable. Verifique el escáner. Verifique la dirección del nodo. |
| COM | Amarillo | Advertencia de comunicación. Errores intermitentes. | Verifique la calidad del cable. Verifique los terminadores. |
| FLT | Rojo | Fallo del módulo. Error de hardware o configuración. | Ciclo de energía. Verifique la configuración. Reemplace si queda rojo. |
| FLT | Brillante | Error de configuración. Conflicto de dirección de nodo o configuración no válida. | Verifique la dirección del nodo. Verifique la configuración del puente. |
Los módulos Allen Bradley 1771-ASB suelen ser falsificados. Utilice estos controles para verificar la autenticidad.
Si el módulo muestra un LED FLT rojo después de la configuración correcta, sospeche de una falsificación. Póngase en contacto con Feimu Technology con fotos para su verificación.
¿Cuál es la diferencia con los módulos de E/S normales?
No conecta directamente sensores o actuadores. Es una interfaz de comunicación. Un extremo se comunica con el procesador (como PLC-5) a través de un enlace de E/S remoto y el otro extremo se conecta a un bastidor de E/S de la serie 1771, impulsando los módulos de entrada/salida en el bastidor para realizar el intercambio de datos real.
¿Qué información de compatibilidad debe confirmarse?
Diseñado para el rack de E/S de la serie 1771, compatible principalmente con procesadores de la serie PLC-5, PLC-2/3, conectados mediante cable Belden 9463, utilizando el protocolo de comunicación de E/S remota.
