Feimu Technology, como proveedor profesional, se centra en el suministro de componentes de automatización industrial. Para los controladores CompactLogix de fábrica, lanzó el módulo de entrada digital Allen Bradley 1769-IA16, que está diseñado específicamente para escenarios que requieren 16 entradas digitales y ahorran espacio en el rack. Es un componente adaptador ideal para dispositivos de control pequeños y medianos. Este producto es un módulo original de Allen Bradley. Su función principal es convertir las señales de los interruptores y sensores in situ a un lenguaje que el controlador PLC pueda comprender, satisfaciendo las necesidades de la mayoría de los dispositivos de control pequeños y medianos.

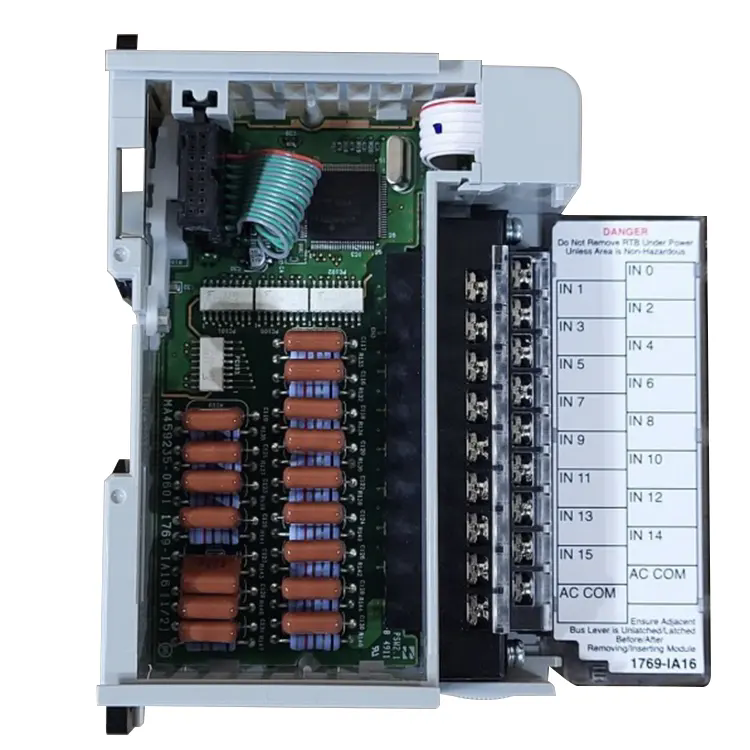

El diseño de la estructura interna de Allen Bradley 1769-IA16 es razonable. El diseño de la placa de circuito es limpio, los componentes electrónicos están dispuestos de manera ordenada, las uniones de soldadura son gruesas y brillantes y la estabilidad es obvia. Es más tranquilizador de usar. El equipo está equipado con la clásica interfaz de bus 1761 en la parte inferior, con un diseño de pin dorado engrosado, que puede garantizar de manera efectiva un buen contacto con el panel posterior, evitar fallas de contacto causadas por la oxidación y reducir posibles fallas.
Allen Bradley es de tamaño pequeño, solo del ancho de una ranura. Instalarlo en el gabinete de control puede ahorrar significativamente espacio, hacer que el cableado sea más conveniente y hacer que el diseño interno del gabinete de control esté más ordenado, evitando la congestión y el desorden. Todos los productos suministrados son de nueva calidad, controlan estrictamente la calidad, eliminan varios problemas de los artículos reacondicionados desde el origen y garantizan un funcionamiento estable a largo plazo.
El Allen Bradley 1769-IA16 admite señales de entrada de 120 VCA y tiene capacidades antiinterferencias extremadamente sólidas. Puede adaptarse al entorno de fuerte interferencia eléctrica alrededor de los cables de la fábrica, distinguir con precisión entre señales reales y señales de interferencia y no informar falsamente señales al controlador, lo que garantiza la precisión del control del equipo. Al mismo tiempo, la velocidad de respuesta del módulo es extremadamente rápida. Después de cerrar el interruptor de encendido/apagado en el sitio, el controlador puede recibir la señal instantáneamente, casi sin demora.
Esta rápida respuesta garantiza que el equipo pueda reaccionar rápidamente, evitando eficazmente accidentes de seguridad causados por el retraso de la señal. Es adecuado para diversos escenarios industriales pequeños y medianos con requisitos de alta sensibilidad para las señales y también es compatible con los gabinetes de control industrial Factory. La instalación es conveniente, no se requieren modificaciones adicionales y puede reducir los costos de construcción.
La característica más atractiva de Allen Bradley 1769-IA16 son los bloques de terminales desmontables. Al reemplazar el módulo, simplemente extraiga el bloque de terminales, retire el módulo antiguo, inserte el módulo nuevo y vuelva a fijar el bloque de terminales. El reemplazo se puede completar en solo unos segundos, lo que reduce significativamente el tiempo de inactividad del equipo y mejora la eficiencia del mantenimiento.
Además, los módulos están equipados con luces indicadoras LED. Cada punto de entrada corresponde a una luz indicadora. Cuando haya una entrada de señal, la luz indicadora se encenderá. Durante la resolución de problemas, no se requieren operaciones complejas. Con solo mirar las luces indicadoras, el problema se puede localizar rápidamente, lo que reduce significativamente la dificultad de solucionar problemas y ahorra costos de mano de obra.
¿En qué sistema se utiliza el módulo?
La serie Allen-Bradley 1769 Compact I/O™ se utiliza principalmente en el sistema de control CompactLogix™ y se puede utilizar junto con el sistema MicroLogix 1500.
¿Cómo se agrupan los 16 puntos de entrada del módulo?
Los 16 puntos de entrada están configurados como un grupo separado y comparten un común interno conectado, todos los puntos de entrada están conectados al mismo terminal común (COM).
¿Puede funcionar de forma independiente?
No. No tiene CPU y debe instalarse en el backplane de CompactLogix (como 1769-L30ER, etc.) o del sistema MicroLogix 1500 y se comunica con el controlador a través del bus del backplane.
¿Se puede enchufar o desenchufar el bloque de terminales (RTB) mientras está encendido?
Se admite el intercambio en caliente del módulo. Se recomienda desconectar la alimentación del sistema y la alimentación del sitio antes de retirar el bloque de terminales o el módulo. El bloque de terminales (RTB) se fija mediante dos tornillos en la parte superior e inferior. Al reemplazar el módulo, simplemente afloje los tornillos y extráigalo, no es necesario volver a cablear.
El Allen Bradley tiene una construcción robusta y no requiere un mantenimiento complejo diario. Sólo tenga cuidado para evitar que caigan limaduras de hierro en los bloques de terminales y provoquen un cortocircuito. Sople el polvo con regularidad para mantenerlo limpio. En caso de mal funcionamiento, se debe principalmente a que el bloque de terminales se quemó o al daño del optoacoplador. Puede adquirir el bloque de terminales por separado para reemplazarlo, sin desechar todo el módulo, lo que reduce efectivamente los costos de mantenimiento. Tenga cuidado de no doblar las clavijas inferiores al enchufar o desenchufar, y nunca toque las partes conductoras directamente con las manos para evitar la oxidación de las clavijas doradas por el sudor de las manos.
Feimu Technology, como proveedor poderoso, tiene un completo sistema de gestión de inventario. El Allen Bradley 1769-IA16 está en stock y disponible para suministro inmediato, respondiendo rápidamente a las necesidades de compra urgentes de los clientes. El producto ofrece un precio favorable y una alta rentabilidad. Nos adherimos a precios razonables, eliminamos los enlaces intermedios y ofrecemos productos de alta calidad a precios altamente competitivos.
| Característica | 1769-IA16 | 1769-IQ16 |
|---|---|---|
| Tipo de entrada | entrada de CA | entrada CC |
| voltaje de entrada | 120 VCA | 24 VCC |
| Corriente de entrada | 12mA | 4mA |
| Retardo de entrada | 8ms | 0,5 ms a 10 ms (configurable) |
| Lo mejor para | Sensores de CA, interruptores de límite | Sensores DC, entradas de alta velocidad. |
Cómo elegir:
El 1769-IA16 utiliza un bloque de terminales extraíble. Las 16 entradas comparten un terminal común.
Asignación de terminales:
Reglas de cableado:
Error de cableado común:Conexión de 24V DC a la entrada. El 1769-IA16 requiere 120 VCA. 24 VCC no se reconocerán y aparecerán como APAGADO en el programa del PLC.
El 1769-IA16 tiene un LED de diagnóstico para cada uno de los 16 canales de entrada. Los LED son visibles en el panel frontal cuando el módulo está instalado.
| CONDUJO | Estado | Significado | Acción |
|---|---|---|---|
| LED de canal | Verde | La entrada está encendida (voltaje superior a 85 V CA). | No se necesita ninguna acción. |
| LED de canal | Apagado | La entrada está APAGADA (voltaje por debajo de 20 VCA). | No se necesita ninguna acción. Señal ausente. |
Lista de verificación de solución de problemas:
Los módulos Allen Bradley 1769-IA16 suelen ser falsificados. Utilice estos controles para verificar la autenticidad.
Si el módulo muestra lecturas incorrectas o los LED se comportan de manera anormal, sospeche de una falsificación. Póngase en contacto con Feimu Technology con fotos para su verificación.
Feimu Technology no envía módulos no probados. Cada 1769-IA16 pasa por el siguiente proceso de verificación antes de salir de nuestro almacén.
Los informes de prueba están disponibles a pedido. Envíe un correo electrónico a sales@feimutech.com para obtener una copia del informe de prueba de su módulo.
