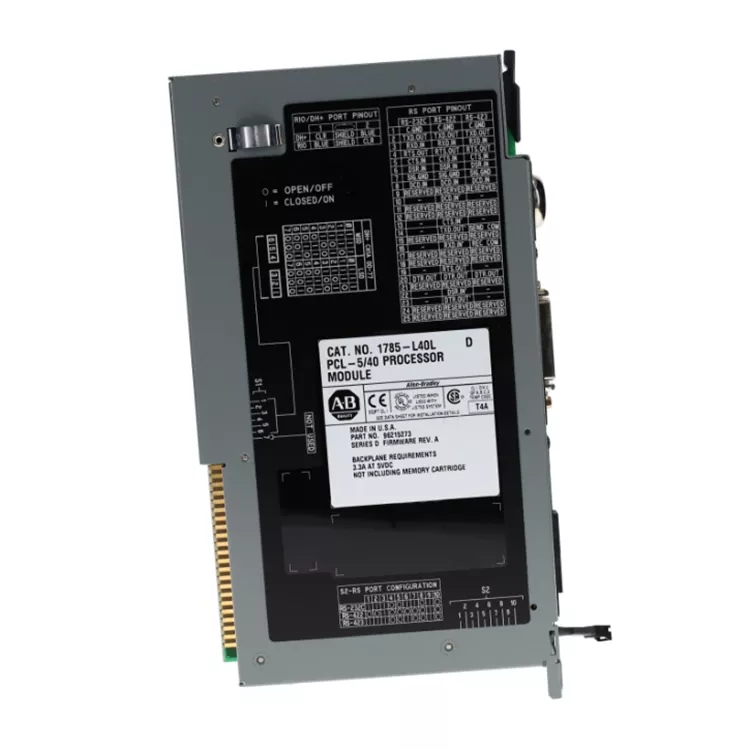

Allen Bradley 1785 L40L

El Allen Bradley 1785 L40L está equipado con 48 KB de memoria de programa SRAM y admite un máximo de 4096 puntos de control de E/S. Es compatible con interfaces de comunicación DH+, E/S remotas y RS232 y se puede ampliar hasta 61 racks de E/S. Es adecuado para sistemas de control de campo grandes y medianos con lógica compleja y sitios dispersos. Como proveedor original, Feimu Technology ha realizado pruebas exhaustivas en los módulos disponibles, incluido el envejecimiento del hardware, la conexión de comunicación y la lectura y escritura lógica, para eliminar problemas comunes como fugas de batería y envejecimiento de los contactos del backplane que ocurren en productos descontinuados. Los módulos se pueden utilizar directamente en el marco 1771 existente sin necesidad de modificaciones adicionales del programa del proyecto original.

Ventajas principales y puntos de venta

Arquitectura madura PLC-5: Adecuado para sistemas de control de automatización industrial tradicionales.

Rendimiento de control estable: Satisface los requisitos del control industrial continuo.

Fuerte capacidad de procesamiento de programas: Aplicable a programas de control de tamaño mediano y grande.

Fácil mantenimiento y reemplazo: Puede usarse para el mantenimiento de procesadores del sistema PLC-5 existentes.

Alto valor del ciclo de vida: Extiende el período de uso del equipo original mediante el reemplazo de repuestos.

La estructura interna

Allen Bradley 1785 L40L interno consta principalmente de las siguientes partes:

La unidad procesadora CPU: programa de control PLC y operación lógica.

Unidad de memoria: almacena programas de usuario, tablas de datos y datos de operación del sistema.

Circuito de comunicación: Responsable del intercambio de datos de red de DH+, E/S remotas, etc.

Interfaz backplane: - 5 cuadros conectados con PLC, alimentación completa y transmisión de datos.

Circuito de indicación de estado: a través del display LED CPU en funcionamiento, fallo y estado de comunicación.

Circuito de fuente de alimentación y protección: para proporcionar un circuito interno del módulo de fuente de alimentación estable y protección básica.

Relaciones estructurales:

CPU → Memoria → Circuito de comunicación/control → Interfaz de placa posterior → Sistema PLC-5

Parámetros importantes

Proceso de instalación

Apagado del sistema: apague la alimentación del rack PLC-5 y confirme que el equipo esté completamente apagado.

Instalación del módulo: Inserte Allen Bradley 1785 L40L en la ranura del rack correspondiente y fíjelo.

Conecte la comunicación: Conecte las líneas de comunicación DH+ o E/S remotas según la configuración del sistema.

Verificación de encendido: restablezca la energía y observe si el indicador de estado de la CPU es normal.

Configuración de la aplicación: utilice RSLogix 5 conectado al procesador, inspeccione o descargue el programa de control.

Ejecute la prueba: confirme que el estado de la CPU, las E/S y la comunicación sean normales y estén en funcionamiento.

Preguntas frecuentes

P1. ¿Qué se debe hacer si el módulo no funciona normalmente después del encendido?

Verifique la fuente de alimentación del rack, el estado de instalación del módulo, la luz indicadora de la CPU, el estado del programa y el estado de la batería.

P2. ¿Cómo solucionar problemas de comunicación DH+?

Verifique el cable de comunicación, la dirección del nodo, la conexión de red, la configuración del terminal y el controlador de comunicación RSLinx.

P3. ¿De qué datos se debe hacer una copia de seguridad antes de reemplazarlos?

Se recomienda realizar una copia de seguridad del programa del PLC, la tabla de datos, la configuración de E/S y los parámetros de comunicación.

P4. ¿Cómo validar el funcionamiento normal del módulo?

Realice pruebas de inicio, ejecución de CPU, comunicación, lectura y escritura de programas y ejecución continua.

¿Por qué nos elegiste?

Feimu Technology, como proveedor profesional de repuestos de control industrial, ha estado profundamente involucrado en el campo de los repuestos de PLC descontinuados de Rockwell durante muchos años. Para módulos raros descontinuados como Allen Bradley 1785 L40L, hemos establecido un proceso completo de selección e inspección de repuestos. Solo seleccionamos buenos productos originales desmontados en fábrica, realizamos pruebas integrales que incluyen pruebas de encendido, comunicación y carga, para evitar posibles riesgos de envejecimiento de los componentes y solucionamos directamente el problema de la interrupción del suministro de repuestos para líneas de producción antiguas.

No es necesario un largo ciclo de pedido original de fábrica. Las piezas de repuesto se pueden entregar rápidamente en stock. Es adecuado para reparaciones de emergencia y reservas de repuestos de líneas de producción químicas y manufactureras antiguas. El envío viene con un informe de prueba y brinda soporte técnico para el servicio postventa. Puede suministrarse para proyectos nacionales e internacionales, evitando las trampas de los productos falsificados y reacondicionados en el mercado, y reduciendo las pérdidas de producción causadas por el tiempo de inactividad de los equipos para los clientes.

Casos y valoraciones de clientes

Una gran fábrica de papel tuvo una falla repentina en la CPU del sistema de control PLC 5 y la línea de producción se enfrentaba a una parada. Era difícil encontrar un 1785 L40L en buen estado en el mercado. Después de conectarnos con Feimu Technology, proporcionamos repuestos listos para usar que habían sido probados y los enviamos con urgencia. Después de que el cliente los reemplazó, todo el sistema volvió a funcionar directamente, evitando pérdidas de producción a largo plazo.

Evaluación del cliente: "Es difícil encontrar suministro de modelos descontinuados. Recibir el equipo que funciona normalmente después de un solo uso ahorra mucho tiempo de prueba y error".
