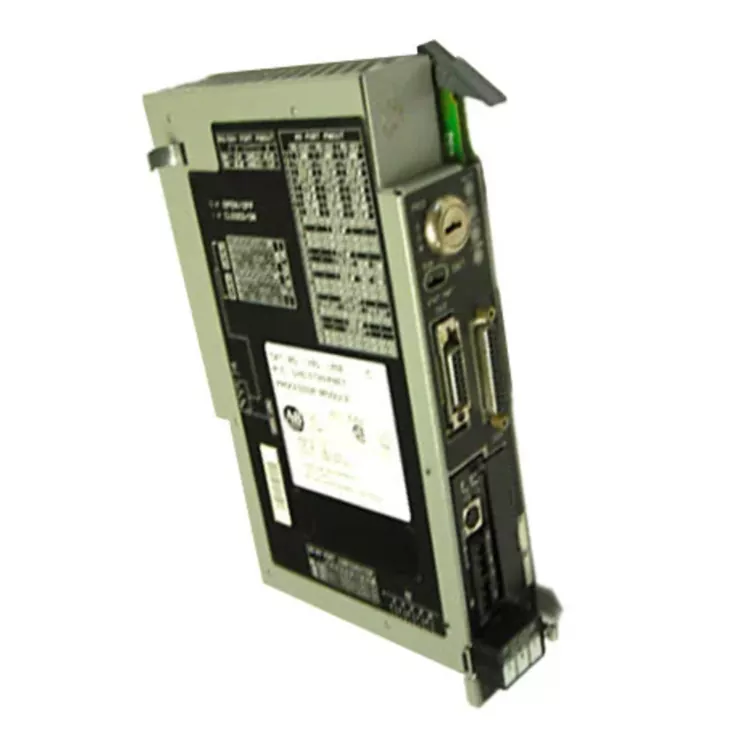

Allen Bradley 1785 L40E

El Allen Bradley 1785 L40E está equipado con una memoria de programa de 48K y tiene una interfaz de comunicación Ethernet independiente. Es compatible con DH+ y redes IO remotas y admite control de puntos de gran capacidad. Es uno de los pocos modelos de gama alta con puerto de red de la serie PLC 5. Se utiliza ampliamente en sistemas de control automático antiguos a gran escala en industrias como la ingeniería química, plantas de energía, metalurgia y automóviles. Como proveedor industrial transfronterizo de alto nivel, Feimu Technology se centra en la clase de módulos de producción fuera de impresión, detección, pruebas y compatibilidad de equipos de seguridad de suministro, comunicaciones estables y uso de computadoras.

Proceso de instalación

Verificación de energía:

Apague la fuente de alimentación del sistema PLC y confirme que el bastidor y la línea de comunicación estén en un estado seguro.

Instalar el módulo del procesador:

Inserte el PLC Allen Bradley 1785 L40E - 5 ranuras de rack correspondientes, módulo fijo y vuelva a conectar.

Líneas de comunicación de conexión:

Basado en la demanda del sistema para conectar Ethernet y DH + o interfaz de comunicación de E/S remota.

Prueba de encendido:

Abra la fuente de alimentación, verifique la luz indicadora de estado de la CPU, asegúrese de que el módulo arranque normalmente.

Configuración de la aplicación:

Utilice RSLogix 5 para conectar el procesador, descargar el programa y verificar los parámetros de E/S y comunicación.

Ejecute la prueba:

Verificación de las funciones de comunicación y control del PLC para la ejecución del programa y el sitio, confirma el funcionamiento normal del sistema.

Preguntas frecuentes

P1. ¿Qué datos deben respaldarse antes de reemplazarlos?

programa de usuario del PLC;

Archivos de tablas de datos;

Parámetros de configuración de E/S;

Configuración de la red de comunicación;

Archivos de configuración del procesador.

P2. ¿Qué métodos de comunicación son compatibles?

Admite Ethernet, DH+ (Data Highway Plus), E/S remotas y comunicación serial RS-232/422/423. Puede conectarse a la computadora superior, E/S remotas y otros dispositivos de automatización.

P3. ¿Qué software de programación se utiliza?

Utilice RSLogix 5 para crear, cargar, descargar y monitorear el programa, y ​​use RSLinx para la configuración de comunicación.

P4. ¿Cómo solucionar problemas cuando falla la comunicación con el PLC?

Verifique la conexión del cable de comunicación Ethernet/DH+;

Confirme la configuración de la dirección del nodo de red;

Verifique la configuración del controlador RSLinx;

Confirme si la luz indicadora de estado de la CPU es normal;

Verifique el módulo de comunicación y la configuración de los parámetros de red.

P5. ¿Cómo actuar cuando la luz de falla de la CPU está encendida?

Verifique el código de falla del procesador;

Confirme si hay algún error en el programa;

Verifique el estado de la batería;

Intente recargar el programa válido;

Si es necesario, realice pruebas de diagnóstico de la CPU.

Especificaciones técnicas

Ventaja principal

1. Comunicación Ethernet integrada

Admite conexión Ethernet industrial, facilitando el intercambio de datos con computadoras superiores, sistemas de monitoreo y otros equipos de automatización.

2. Compatible con la arquitectura de control PLC-5

Puede usarse directamente para el mantenimiento de sistemas PLC-5 existentes, lo que reduce los costos de actualización del equipo.

3. Potente capacidad de gestión de E/S

Admite expansión de E/S digitales y analógicas a gran escala, adecuada para aplicaciones de control complejas.

4. Soporte multired

Compatible con métodos de comunicación Ethernet, DH+ y E/S remotas, lo que mejora la flexibilidad de integración del sistema.

5. Extiende el ciclo de vida del equipo

Adecuado como pieza de repuesto para sistemas PLC-5 antiguos, ayudando a mantener el funcionamiento continuo de los equipos de producción.

Campos de aplicación

El Allen Bradley 1785 L40E se aplica principalmente en:

Control de línea de producción de automatización.

Equipos de fabricación de automóviles.

Sistemas de maquinaria de embalaje.

Sistemas de adquisición de datos de fábrica.

Equipos de control de procesos.

Proyectos de mantenimiento del sistema antiguo PLC-5.

Aplicación típica:

Conecta el sistema de control PLC y el equipo de monitoreo superior a través de la red Ethernet para lograr la transmisión de datos de producción y el monitoreo del estado del equipo.

¿Por qué elegirnos?

Postventa y servicios

Proporcionar:

Confirmación de compatibilidad del producto

Guía de instalación del sistema PLC-5

Soporte de configuración de comunicación Ethernet

Guía de depuración de RSLogix 5

Soporte de análisis de fallas

Certificación y aseguramiento de la calidad.

Proceso de prueba del producto: inspección visual

Confirmación de modelo y versión de hardware.

Prueba de arranque de energía

Prueba de estado de funcionamiento de la CPU

Prueba de comunicación Ethernet/DH+

Prueba de lectura y escritura del programa RSLogix 5

Prueba de estabilidad de funcionamiento a largo plazo

Disposición de entrega: Registros de inspección del producto; Fotografías físicas; Registros de inspección de embalaje

Casos reales y valoraciones de clientes

El sistema de control auxiliar de una central térmica adoptó la arquitectura Ethernet PLC-5. La unidad de control principal de Allen Bradley 1785 L40E envejecía y no funcionaba correctamente, y era difícil encontrar proveedores confiables en toda la red. Feimud Technology realizó una inspección completa de los buenos productos originales, que eran perfectamente compatibles con el programa original y la configuración de la red, y resolvió la falla del equipo al mismo tiempo, garantizando la producción continua y segura de la planta de energía.

Ingeniero de automatización de centrales eléctricas: La antigua CPU con puertos de red L40E es muy escasa. En comparación con muchos otros, sólo el suministro de Feimud es fiable. La comunicación en la máquina es estable y los informes de inspección están completos.
