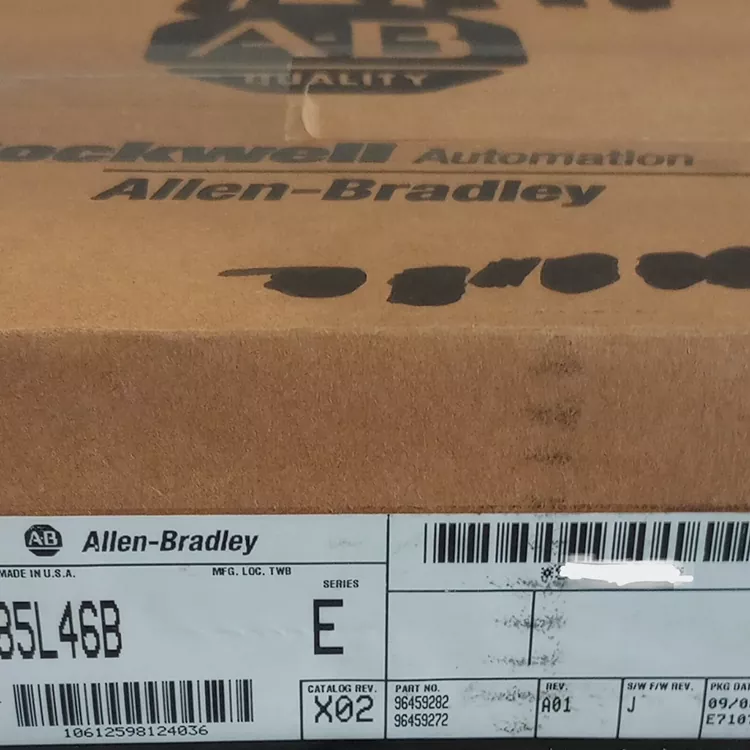

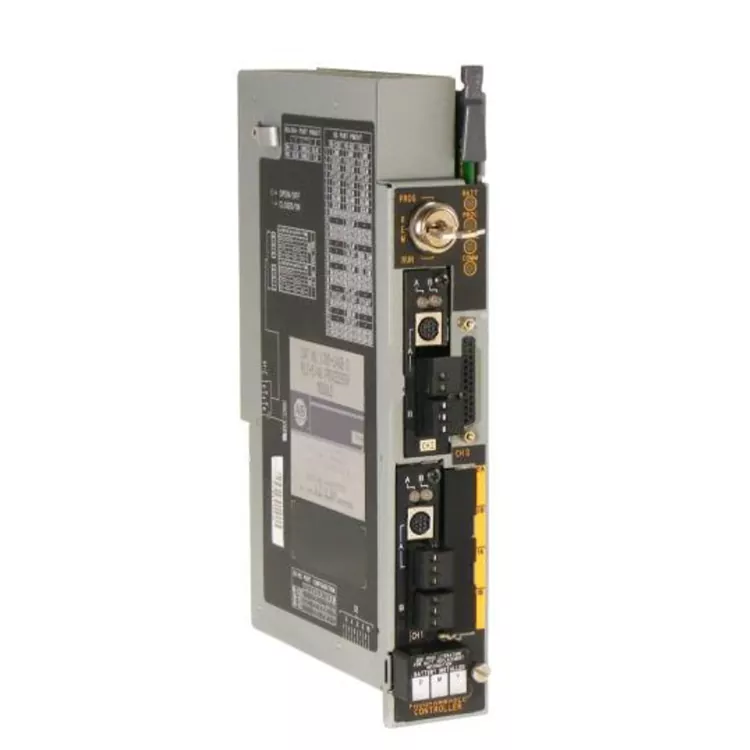

Allen Bradley 1785 L46B

El Allen Bradley 1785 L46B, como CPU principal de la serie PLC 5, puede controlar todo el bastidor de E/S 1771. Tiene amplia memoria para manejar la lógica de procesos productivos de mediana y gran escala y ha sido ampliamente utilizado en sitios industriales que llevan muchos años en funcionamiento. Feimu Technology, como proveedor original, verifica los módulos entrantes capa por capa, realiza un conjunto completo de pruebas como comunicación de encendido, carga simulada y copia prolongada, elimina los peligros ocultos del envejecimiento y el mantenimiento y renovación de los componentes por adelantado, y puede ponerse directamente en producción cuando se consiguen las manos.

Especificaciones técnicas

La principal ventaja y punto de venta.

Almacenamiento de programas de gran capacidad + arquitectura madura PLC-5 + compatible con sistemas industriales existentes + adecuado para reemplazo y mantenimiento

Memoria de usuario de 48 k palabras.

Admite DH +/E/S remota

Aplicar al PLC - sistema 5/1771

Adecuado para la sustitución de repuestos de sistemas PLC-5 descatalogados

Se puede utilizar en el mantenimiento y sistema de equipos de automatización antiguos para prolongar la vida útil.

Reducir el costo de renovación causado por la actualización de todo el sistema de control.

Proceso de instalación

Confirme el modelo y el sistema:

Confirme la coincidencia del Allen Bradley 1785 L46B con el PLC existente: 5 marcos, módulo de E/S 1771 y sistema de comunicación.

Desconecte la fuente de alimentación del sistema:

Apague la fuente de alimentación del marco del PLC antes de la instalación para evitar daños causados ​​por el enchufe activo y retírelo.

Verifique el procesador:

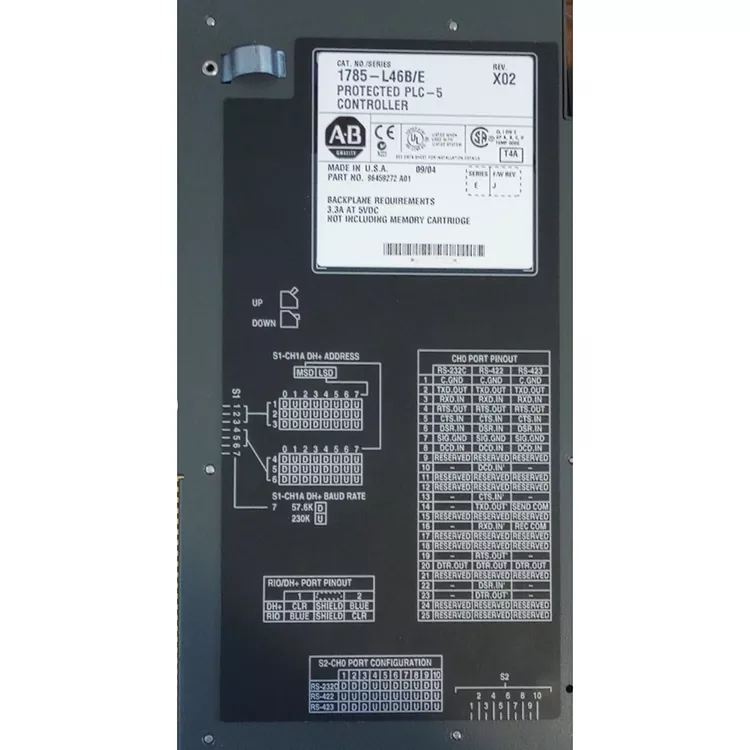

Verifique la apariencia, la interfaz, el pin y la placa de identificación para confirmar que no haya daños obvios.

Instalar procesador:

Apunte el procesador PLC - ranura correspondiente del marco 5, asegúrese de que la malla y el conector del backplane estén completamente, y el módulo fijo.

Líneas de comunicación de conexión:

Conecte las líneas de comunicación DH+ o E/S remotas según la configuración del sistema y verifique la firmeza de la conexión.

Pasar por la fuente de alimentación:

Restaure la fuente de alimentación del sistema PLC y observe el indicador de estado del procesador para confirmar que no haya ninguna indicación de falla anormal.

La configuración y prueba del software:

RSLogix 5 se utiliza para establecer comunicación con el procesador, verificar el estado del procesador, el estado de ejecución del programa y la comunicación de E/S.

Validación de ejecución del sistema:

Pruebe las funciones de E/S digital, E/S remota y comunicación una por una, confirme el funcionamiento normal del sistema de control y póngalo en producción.

Campo de aplicación

Línea de producción de automóviles

Equipo para embalaje

Sistema de tratamiento de agua

Sistema de manipulación de materiales

Equipos químicos de petróleo.

Equipos siderúrgicos y metalúrgicos.

Mantenimiento del antiguo sistema de control PLC-5

Caso: PLC de alguna empresa manufacturera en el extranjero: mantenimiento de 5 sistemas

El sistema de control original del cliente adopta la arquitectura PLC-5. Debido al fallo del procesador original, necesitamos buscar repuestos del mismo modelo. Según el cliente, proporcionamos información de la placa de identificación 1785 - L46B, confirmamos el tipo y la versión, y la inspección de apariencia, pruebas de electricidad y comunicaciones después del envío, utilizadas para el mantenimiento del sistema original.

Vida útil

El Allen Bradley 1785 L46B pertenece al modelo anterior de controlador industrial PLC-5. Su vida útil real está influenciada por el entorno operativo, el tiempo de encendido, la temperatura, la humedad, la carga y las condiciones de mantenimiento, y no puede medirse simplemente mediante un número fijo de años.

Características de diseño: utiliza hardware de calidad industrial y es adecuado para un funcionamiento continuo a largo plazo.

Vida real: El equipo con buen mantenimiento y entorno estable puede funcionar durante mucho tiempo, pero debido a que la serie PLC-5 ha sido descontinuada, la vida real depende más del grado de envejecimiento de los componentes y del suministro de repuestos.

Componentes clave de mantenimiento: procesador, fuente de alimentación, conector de placa posterior, interfaz de comunicación y componentes relacionados con la memoria.

Medidas para prolongar la vida útil: mantenga el gabinete ventilado, a prueba de polvo, a prueba de humedad y protegido de altas temperaturas y descargas eléctricas. Verifique periódicamente el suministro de energía, la comunicación y el estado de fallas.

Preguntas frecuentes

P1. ¿Qué debo hacer si el equipo no funciona normalmente después del encendido?

Primero verifique el PLC - fuentes de alimentación de 5 cuadros y la conexión posterior, y luego observe la luz indicadora del estado del procesador; Examen adicional del código de falla del procesador, el estado del programa y los enlaces de comunicación, utilizando el diagnóstico en línea RSLogix 5 cuando sea necesario.

P2. ¿Puedo comprar después de que se detenga la producción?

Es posible que todavía haya inventario, piezas desmontadas, piezas reacondicionadas, etc., en el mercado, pero el estado del producto varía mucho, por lo que la adquisición debe centrarse en confirmar la fuente y las pruebas.

P3. ¿Qué elementos se deben verificar para detectar anomalías en la comunicación DH+?

Concéntrese en verificar el cable DH+, la dirección del nodo de comunicación, la configuración del terminal, el estado del canal de comunicación y otros equipos del nodo. Al mismo tiempo, confirme si el estado de comunicación del procesador es normal.

P4. ¿Se pueden utilizar otros procesadores PLC-5 como sustitutos?

No se puede juzgar sólo por la apariencia. Debe confirmar según la configuración del sistema PLC-5, la cantidad de E/S, el método de comunicación, la capacidad del programa y la serie/revisión específica.

P5. ¿Qué se debe comprobar al comprar productos de segunda mano/reacondicionados?

Se recomienda verificar la placa de identificación, serie, revisión, interfaz, apariencia, estado de encendido, estado de comunicación y resultados reales de las pruebas de funcionamiento del Allen Bradley 1785 L46B.
