GE Fanuc IC200CBL602

El GE Fanuc IC200CBL602 proporcionado por Feimu Technology es un cable de bus de expansión de rack dedicado para PLC VersaMax. Se utiliza para conectar la placa principal VersaMax, el backplane de expansión y el módulo transceptor de bus de E/S remoto para lograr la transmisión de señal del backplane del PLC y para expandir las E/S para múltiples racks dentro del gabinete, con plug-and-play y sin necesidad de cableado.

Es ampliamente utilizado en equipos de líneas de transporte, maquinaria de moldeo por inyección, equipos de embalaje y gabinetes de control de líneas de ensamblaje, para separar el bastidor principal de la CPU y las placas de expansión de E/S dispersas. Como proveedor profesional, siempre estamos listos para responder sus consultas.

Parámetros

Ventajas de tecnología y procesos

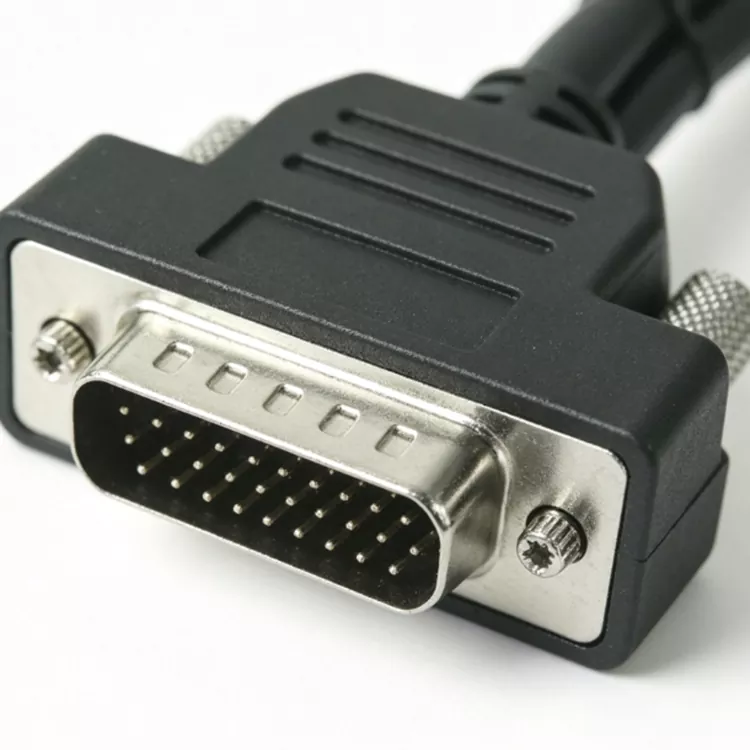

La estructura interna del cable GE Fanuc IC200CBL602 consta de múltiples hebras de conductores de par trenzado de cobre estañado sin oxígeno combinados con una capa aislante de PP. Cuenta con una estructura de blindaje de doble capa con una capa interior de papel de aluminio y una malla trenzada de cobre estañado.

La capa exterior es una funda de PVC ignífuga y resistente al aceite UL94 V0. Los conectores en ambos extremos utilizan carcasas autoblocantes de PBT y clavijas chapadas en oro y cobre fosforado.

Después de engarzar los terminales del núcleo del cable, la cola se moldea integralmente con una protección amortiguadora. El proceso de producción incluye torsión de cables, aislamiento, revestimiento de blindaje, extrusión de vainas, corte de longitud fija, procesamiento de terminales, moldeo por inyección y conductividad, resistencia a la presión, fatiga, etc. para la inspección final.

Esta serie de cables sólo se diferencian en las especificaciones de longitud. Todo el proceso está diseñado para resistir interferencias electromagnéticas industriales, adaptarse a las condiciones de vibración, garantizar una comunicación estable del bus de plano posterior y evitar que el enchufe se afloje, se rompa el cable interno y otras fallas.

Aplicación principal

Conecta la placa base principal de VersaMax con la placa base de expansión de E/S, transmite señales del bus del backplane y expande los puntos de los módulos de entrada/salida del PLC; Conecta en serie múltiples bases de ranuras para lograr la interacción de datos entre la CPU, la fuente de alimentación y los módulos de cantidad digitales/analógicos; Se utiliza para el cableado entre el módulo de envío ETM y el módulo receptor ERM, para construir una comunicación de plano posterior remoto dividido dentro del gabinete de control; Instala por separado el marco principal de la CPU y la placa base de E/S colocada en otro lugar para evitar áreas de interferencia de convertidores de frecuencia y líneas eléctricas, que es la aplicación principal de GE Fanuc IC200CBL602.

Preguntas frecuentes

P1: ¿Se puede utilizar con dispositivos de terceros?

Es un cable dedicado diseñado específicamente para la serie VersaMax. Aunque se utiliza para conexiones industriales estándar, para garantizar compatibilidad y confiabilidad, se recomienda usarlo solo dentro del sistema VersaMax.

P2: ¿El cable tiene blindaje?

Sí. Su interior adopta una estructura de blindaje dual, que puede resistir eficazmente la interferencia electromagnética (EMI) común y la interferencia del inversor en entornos industriales, asegurando la estabilidad de la transmisión de datos.

P3: ¿El cable admite conexión en caliente?

Como cable de conexión clave dentro del sistema, se recomienda instalarlo o retirarlo mientras no hay energía eléctrica para evitar posibles impactos en el equipo o las señales.

Verificación de autenticidad del producto

Los cables GE Fanuc IC200CBL602 suelen falsificarse con materiales inferiores. Utilice estos controles para verificar la autenticidad.

Calidad del conector: Los conectores originales tienen superficies lisas y sin rebabas con un distintivo clic de bloqueo. Las falsificaciones suelen tener bordes ásperos o mecanismos de bloqueo débiles.

Cubierta del cable: Los cables originales tienen una cubierta uniforme de PVC ignífugo UL94 V0 con la marca transparente GE Fanuc. Las falsificaciones suelen utilizar PVC barato que es propenso a agrietarse.

Blindaje: Los cables originales tienen un blindaje de doble capa (lámina de aluminio + trenza de cobre estañado). Las falsificaciones suelen tener un blindaje mínimo o nulo.

Alivio de tensión: Los cables originales tienen un resistente alivio de tensión moldeado en ambos extremos del conector. Las falsificaciones suelen tener un alivio de tensión débil o faltante.

Flexibilidad del cable: Los cables originales son flexibles pero duraderos gracias a su construcción de par trenzado. Las falsificaciones suelen parecer rígidas o demasiado quebradizas.

Prueba antes del envío

Feimu Technology no envía cables no probados. Cada IC200CBL602 pasa por el siguiente proceso de verificación antes de salir de nuestro almacén.

Inspección visual: Se comprueba la cubierta del cable en busca de daños. Conectores inspeccionados para detectar clavijas dobladas o grietas. Alivio de tensión moldeado verificado.

Prueba de continuidad: Se prueba la continuidad de todos los conductores. Sin circuitos abiertos ni cortocircuitos.

Prueba de ajuste del conector: Conectores probados para una inserción y bloqueo adecuados con módulos VersaMax.

Prueba de blindaje: eficacia del blindaje verificada según los requisitos estándar de EMI.

Embalaje: Cable enrollado correctamente. Sellado en bolsa antiestática. Etiquetado con número de modelo y fecha de prueba.

Notas de atención

Cabe señalar que al instalar GE Fanuc IC200CBL602, debe mantenerse alejado del convertidor de frecuencia, líneas de suministro de energía y líneas de relés de alto voltaje para evitar fuertes interferencias electromagnéticas. Los conectores deben estar completamente insertados y bloqueados con el clip. Un contacto deficiente del bus puede causar desconexión de E/S y errores del módulo.

Los cables deben evitar la compresión prolongada y la flexión brusca. El radio de curvatura durante la instalación debe cumplir con los estándares y solo se usa para el bus dedicado del backplane VersaMax y no se puede usar como un cable de puerto serie de comunicación común. Solo es adecuado para gabinetes de control industriales comunes y no es compatible para uso directo en áreas a prueba de explosiones de alto riesgo.
