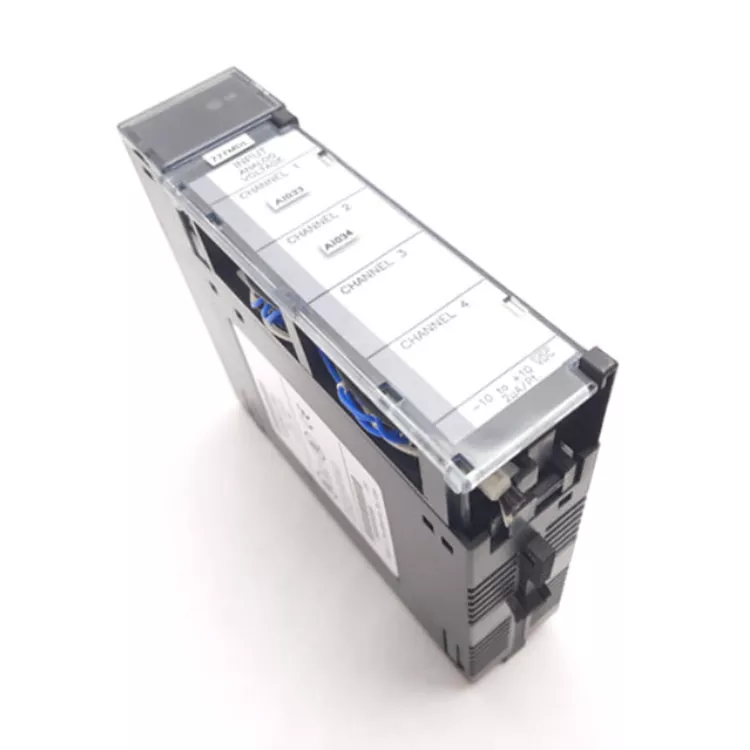

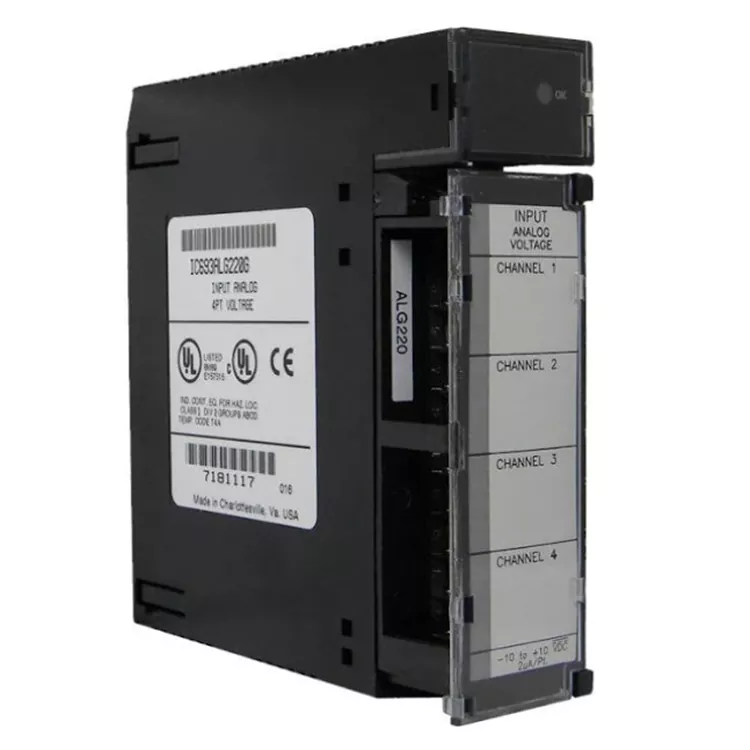

GE Fanuc IC693ALG220

El GE Fanuc IC693ALG220 es un módulo de entrada analógica de tipo voltaje de 4 canales diseñado específicamente para el PLC Serie 90-30. Está equipado con una unidad de conversión analógica a digital de alta precisión de 12 bits y un diseño de filtrado de hardware de 17 Hz, lo que permite a este módulo recopilar con precisión señales analógicas de voltaje y corriente de sitios industriales.

Este módulo cuenta con ventajas como alta precisión, alta estabilidad y fuertes capacidades antiinterferentes. Estas características lo hacen ampliamente utilizado en escenarios como ingeniería química, maquinaria, HVAC y líneas de producción automatizadas, capaz de recopilar con precisión varias señales de detección analógicas industriales, como presión, nivel de líquido, temperatura, desplazamiento y retroalimentación de frecuencia, y satisfacer las necesidades de monitoreo de señales de la mayoría de los sistemas de automatización pequeños y medianos.

Si necesita una solución madura y confiable de adquisición de cantidades analógicas industriales de alta densidad, comuníquese con Feimu Technology. Tenemos los productos en stock y podemos proporcionárselos.

Ventajas del producto

El GE Fanuc IC693ALG220, como módulo de entradas analógicas de tipo voltaje de 4 canales, tiene las siguientes ventajas:

1. Alta estabilidad: Cuenta con aislamiento eléctrico de 1500 VCA, que resiste eficazmente los bucles de tierra y las interferencias sobretensiones; Cumple con los estándares industriales EMC y sísmicos, admite un funcionamiento a temperatura amplia y es adecuado para entornos industriales complejos y hostiles.

2. Amplia compatibilidad: está equipado con un ADC de 12 bits para conversión analógica a digital de alta precisión, tiene filtrado de hardware incorporado, es resistente a interferencias de alta frecuencia y tiene una linealidad excelente; admite señales de voltaje de -10 V a +10 V y la resistencia externa puede ser compatible con transmisores universales de 4-20 mA, adecuados para la mayoría de escenarios industriales de adquisición de cantidades analógicas.

3. No se preocupe por el reemplazo: cuenta con abundante documentación técnica y casos de aplicación, adecuados para la reparación de equipos antiguos, actualizaciones de sistemas y escenarios de reemplazo de repuestos, con una practicidad extremadamente fuerte.

4. Alta compatibilidad: es compatible con los PLC de la serie GE 90-30, ocupa poco espacio por ranura, la calibración de fábrica no requiere depuración, la programación y el cableado son simples y se puede poner en uso rápidamente.

Campos de aplicación

En sitios industriales, la adquisición de señales analógicas de varios sensores se usa ampliamente en campos como equipos mecánicos, ingeniería química, tratamiento de agua, HVAC, equipos metalúrgicos antiguos y líneas de producción automatizadas.

Puede recopilar señales de transmisores de presión, nivel de líquido, temperatura, desplazamiento, caudal, etc., y también puede recibir señales de voltaje analógico que van desde 10 V a +10 V de convertidores de frecuencia y potenciómetros. Se aplica ampliamente en el monitoreo del estado de los equipos, la recopilación de datos de procesos, el monitoreo de parámetros de procesos y proyectos de renovación de sistemas de automatización antiguos para repuestos de GE Fanuc IC693ALG220.

Tecnología / Proceso

El GE Fanuc IC693ALG220 se fabrica utilizando tecnología de tarjeta de placa de grado industrial. Emplea PCB multicapa que puede soportar temperaturas altas y bajas, con cableado separado para circuitos analógicos y digitales y revestimiento anticorrosión de tres capas. Selecciona deriva de baja temperatura y componentes de alta precisión, está equipado con circuitos de filtrado de hardware y ha completado la calibración de punto cero y ganancia en fábrica.

Está equipado con un dispositivo de aislamiento de 1500 VCA para lograr el aislamiento entre el lado de la señal y el lado lógico. También se combina con abrazaderas reforzadas y terminales de presión de tornillos para resistencia a los golpes y antiaflojamiento. Toda la máquina ha sido sometida a múltiples pruebas de fábrica, incluidos ciclos de alta y baja temperatura, resistencia a la presión, precisión y EMC.

Este producto es un modelo descontinuado y no cuenta con tecnología moderna de montaje en superficie de alta densidad. La adquisición de la señal actual requiere una resistencia externa de 250 Ω.

Parámetros

¿Qué hace Feimu?

Feimu Technology no envía módulos no probados. Cada IC693ALG220 pasa por el siguiente proceso de verificación antes de salir de nuestro almacén.

Inspección visual: Se comprueba el color del panel. Etiquetas verificadas. Tornillos del bloque de terminales inspeccionados para un funcionamiento suave.

Prueba de encendido: Módulo instalado en chasis de prueba Serie 90-30. Módulo reconocido por el PLC.

Prueba de canal: Los 4 canales probados con señales de voltaje de ±10V. Lecturas verificadas para mayor precisión.

Prueba de aislamiento: aislamiento de 1500 VCA entre el lado del campo y el lado lógico verificado.

Prueba de LED: Se verifica que los LED de estado del módulo funcionen correctamente.

Embalaje: Módulo colocado en bolsa antiestática. Sellado en caja de cartón forrada de espuma. Etiquetado con número de módulo y fecha de prueba.

Preguntas frecuentes

P1: ¿Cuál es el rango de temperatura de trabajo? ¿Se puede utilizar en un gabinete de alta temperatura?

Temperatura de funcionamiento: 25 ℃ ~ +70 ℃. La temperatura interna del gabinete no debe exceder los 70 ℃. Una temperatura excesiva provocará una disminución en la precisión del muestreo.

P2: ¿Están los canales aislados entre sí?

No hay aislamiento entre canales. Sólo el lado de la señal del campo y el lado lógico de la placa PLC tienen aislamiento de 1500 VCA. Varios canales comparten un terminal COM común.

P3: ¿Los módulos requieren puentes de configuración de hardware?

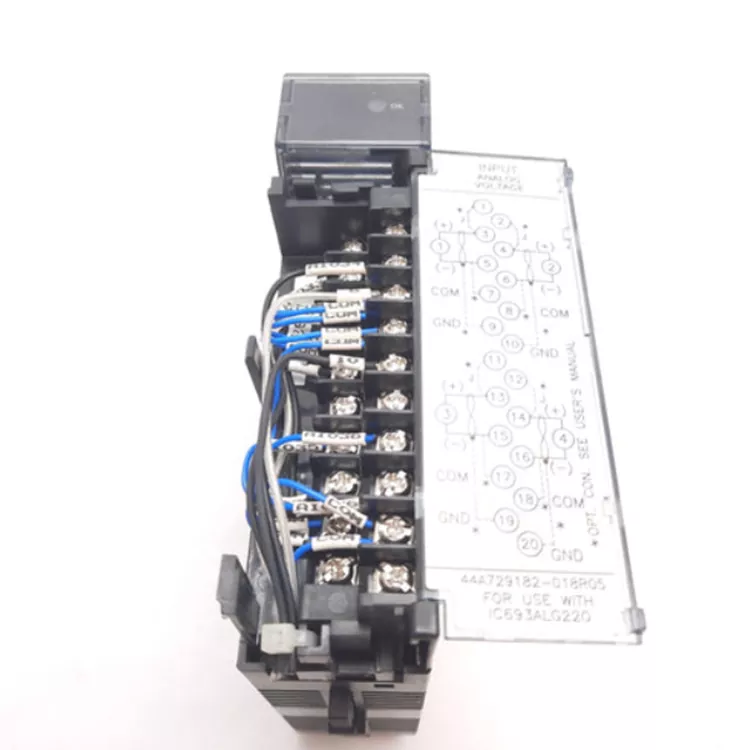

IC693ALG220 no tiene puentes de hardware. Los modos de voltaje y corriente se logran completamente a través de cableado externo y resistencias externas. El cuerpo del módulo no tiene interruptor DIP.

P4: ¿Cómo se manejan las capas protectoras de múltiples transmisores? ¿Deben conectarse a tierra en ambos extremos o solo en un extremo?

Para cables blindados de señal analógica, se recomienda conectar a tierra en un extremo. La capa de blindaje solo debe conectarse a tierra en el lado del transmisor y la capa de blindaje en el lado del módulo debe dejarse flotante. La conexión a tierra en ambos extremos forma fácilmente un bucle de tierra, lo que provoca deriva y fluctuación de los valores.

¿Por qué elegirnos?

Contamos con un conjunto completo de procedimientos de prueba integrales y profesionales, lo que garantiza que nuestros productos estén intactos y sean de excelente calidad. Estamos comprometidos a brindar a los clientes las mejores soluciones a sus problemas y brindar un servicio posventa de la más alta calidad.
