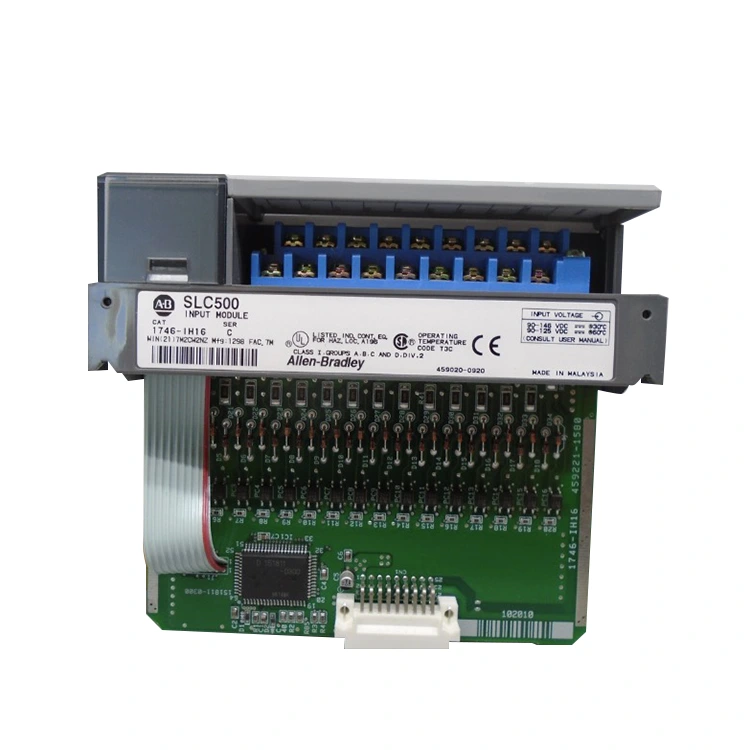

Como proveedor profesional, Feimu Technology ha estado profundamente involucrada en el campo de los repuestos de control industrial. Nuestro Allen Bradley 1746-IH16, un módulo de entrada de CC de alta densidad de 16 puntos diseñado específicamente para el control industrial de alta velocidad, se adapta con precisión al sistema de control Allen Bradley SLC 500. Resuelve los problemas urgentes de fallas del módulo de entrada y escasez de repuestos en sistemas antiguos. Controlamos estrictamente la Calidad durante todo el proceso.
Nuestra medición real ha revelado que la característica más destacada del 1746-IH16 es su diseño de canal de alta densidad. A diferencia de los antiguos módulos de entrada de 4 y 8 puntos, logra 16 canales dentro del mismo espacio de rack, lo que permite la conexión de más sensores, ahorrando significativamente espacio en el gabinete de control. Es particularmente adecuado para sitios industriales con espacio limitado. Como proveedor, una empresa profundamente involucrada en el control industrial, somos muy conscientes de los puntos débiles de actualizar sistemas antiguos y reemplazar piezas de repuesto. Este módulo no requiere modificación del rack y se puede adaptar directamente al sistema SLC 500. Es fácil de usar y reduce significativamente el tiempo de reemplazo y depuración.
Además, su tecnología de aislamiento óptico es otro punto a destacar. Puede separar eficazmente el sistema lógico in situ del sistema PLC. En caso de cortocircuitos en líneas externas o intrusiones de alto voltaje, puede proteger eficazmente la valiosa CPU y evitar daños a los componentes centrales, con un rendimiento de protección extremadamente fuerte. Resuelve completamente los problemas de daños al equipo causados por interferencias de señal en el sitio y fallas de línea.
|
Nombre del parámetro |
Especificaciones específicas |
|
Modelo de producto |
Allen Bradley 1746-IH16 |
|
Serie de productos |
Allen Bradley SLC Serie 500 |
|
Tipo de módulo |
Módulo de entrada CC de alta densidad de 16 puntos |
|
Señal de entrada |
24 VCC |
|
Velocidad de respuesta |
Nivel de milisegundos |
|
Tecnología clave |
Tecnología de aislamiento óptico |
|
Capacidad antiinterferencia |
Fuerte interferencia anti-modo común |
|
Plataforma de aplicaciones |
Sistema de control Allen Bradley SLC 500 |
El rendimiento del 1746-IH16 es extremadamente estable. Está diseñado específicamente para recibir señales de 24 V CC y tiene una velocidad de respuesta extremadamente rápida. Una vez que los interruptores fotoeléctricos o los interruptores de límite en el sitio actúan, pueden transferir el estado a la CPU en unos pocos milisegundos, sin obstaculizar en absoluto el control lógico. Es adecuado para escenarios de control industrial de alta velocidad.
El punto más crucial es que su capacidad antiinterferente es extremadamente fuerte. Incluso si el cableado en el sitio es largo y el voltaje tiene una ligera atenuación, puede determinar con precisión el estado de encendido y apagado de la señal y no habrá situaciones en las que la señal fluctúe severamente y provoque que la CPU haga un juicio incorrecto. Todos los productos que suministramos son nuevos y tienen un rendimiento estable y un funcionamiento fluido. Resuelven por completo los problemas de los módulos antiguos con una respuesta lenta y una antiinterferencia deficiente, lo que garantiza que el sistema pueda recibir de manera estable todas las señales del sitio.
Según nuestra experiencia práctica, el módulo Allen Bradley 1746-IH16 tiene una gama extremadamente amplia de aplicaciones. Los más comunes incluyen el recuento de productos en líneas de envasado, la detección de finales de carrera para maquinaria de montaje y la integración de sensores fotoeléctricos en sistemas de transporte de materiales. Siempre que exista un escenario en el que las señales de conmutación in situ (como pulsaciones de botones, llegadas de posición, pases de objetos, etc.) deban transmitirse al PLC para un control lógico, este módulo es la primera opción.
Es el sensor central para la percepción del sistema de acciones en sitio, compatible con varios escenarios industriales basados en el sistema SLC 500. Ya sea reemplazando piezas de repuesto para sistemas antiguos o dando soporte a sistemas nuevos, se puede adaptar perfectamente. Al mismo tiempo, el producto tiene un precio asequible y una alta rentabilidad. Como proveedor profesional, permitimos que todos obtengan módulos de entrada de alta calidad al costo óptimo.
El 1746-IH16 incluye 16 puntos de entrada en un solo módulo. Esta es una mejora significativa con respecto a los módulos de entrada más antiguos de 4 y 8 puntos.
| Comparación | 1746-IH16 | Módulo anterior de 8 puntos | Módulo anterior de 4 puntos |
|---|---|---|---|
| Puntos de entrada por módulo | 16 puntos | 8 puntos | 4 puntos |
| Módulos necesarios para 16 entradas | 1 módulo | 2 módulos | 4 módulos |
| Se requieren espacios | 1 ranura | 2 ranuras | 4 ranuras |
| Densidad de cableado | Alto | Medio | Bajo |
| Lo mejor para | Gabinetes con espacio limitado | Aplicaciones generales | Sistemas con ranuras de repuesto |
Para sistemas con espacio de rack limitado, el 1746-IH16 proporciona una solución práctica. El uso de un módulo en lugar de cuatro libera ranuras de bastidor para otras funciones. Esto es especialmente valioso en sistemas SLC 500 más antiguos, donde puede resultar difícil encontrar chasis de repuesto.
El 1746-IH16 está diseñado para control de alta velocidad. Su retardo de entrada es significativamente más rápido que el de los módulos de entrada estándar.
Comparación del tiempo de respuesta:
Cuándo utilizar entradas de alta velocidad:
Ejemplo de problema de campo:Un cliente utilizó un módulo de entrada estándar de 8 ms para un transportador de rápido movimiento. Las piezas pasaban demasiado rápido. Al PLC le faltaron algunas piezas. El conteo fue inexacto. Reemplazado por un 1746-IH16. La respuesta de 0,5 ms capturó todo. La precisión del conteo volvió al 100%.
El Allen Bradley 1746-IH16 utiliza un bloque de terminales desmontable. El cableado correcto garantiza un funcionamiento fiable y una detección de señal precisa.
Asignación de terminales:
Reglas de cableado:
Error de cableado común:Conexión de un sensor de 12V DC a la entrada. El 1746-IH16 requiere un mínimo de 15 V para el estado ENCENDIDO. Es posible que no se reconozca una señal de 12 V. Utilice siempre sensores de 24 V CC o verifique el voltaje de salida del sensor antes de realizar la conexión.
El 1746-IH16 tiene un LED de diagnóstico para cada uno de los 16 canales de entrada. Los LED son visibles en el panel frontal cuando el módulo está instalado.
Comportamiento del LED:
Comprobaciones de diagnóstico:
Los módulos Allen Bradley 1746-IH16 suelen ser falsificados. Utilice estos controles para verificar la autenticidad.
Si el módulo muestra lecturas incorrectas o los LED se comportan de manera anormal, sospeche de una falsificación. Póngase en contacto con Feimu Technology con fotos para su verificación.
Feimu Technology no envía módulos no probados. Cada 1746-IH16 pasa por el siguiente proceso de verificación antes de salir de nuestro almacén.
Los informes de prueba están disponibles a pedido. Envíe un correo electrónico a sales@feimutech.com para obtener una copia del informe de prueba de su módulo.
Con sede en Jiangmen, Guangdong, Feimu Technology ha sido un proveedor dedicado de componentes de automatización industrial desde 2005. Nos enfocamos en una cosa: ayudar a los clientes a mantener sus líneas de producción en funcionamiento con repuestos confiables y un servicio honesto.
P: ¿Puede el Allen Bradley 1746-IH16 ser directamente compatible con todos los sistemas de control SLC 500?
R: Está especialmente diseñado para el sistema Allen Bradley SLC 500 y puede ser directamente compatible con esta serie de sistemas de control. La sustitución de los módulos antiguos no requiere ninguna modificación del marco. El cableado es sencillo y los ingenieros familiarizados con el sistema SLC 500 pueden completar el reemplazo rápidamente.
P: ¿Puede la tecnología de aislamiento óptico proteger eficazmente la CPU?
R: La tecnología de aislamiento óptico puede separar eficazmente el sistema lógico in situ del sistema PLC. En caso de cortocircuitos de circuitos externos o intrusiones de alto voltaje, puede bloquear la transmisión de fallas, protegiendo la CPU de daños. El módulo también tiene una fuerte capacidad de resistencia a los golpes.
P: ¿Qué tan efectivo es el desempeño antiinterferencias?
R: El Allen Bradley 1746-IH16 tiene una resistencia extremadamente fuerte a la interferencia de modo común. Incluso si el cableado en el campo es largo y el voltaje disminuye ligeramente, puede identificar con precisión el estado de encendido y apagado de la señal sin fluctuaciones de señal ni errores de cálculo, lo que lo hace adecuado para entornos industriales complejos.
