Esta vez, hemos traído un módulo extremadamente compacto diseñado específicamente para el sistema Rockwell Automation SLC 500 a nuestros amigos extranjeros en el campo de la automatización industrial: el módulo de entrada de CC digital de 32 puntos Allen Bradley 1746-IV32. Como saben quienes han configurado sistemas PLC, el espacio dentro del gabinete es extremadamente limitado. Si pudiéramos usar una sola placa para recopilar las 32 señales de interruptor, ahorraríamos mucho espacio. Como proveedor profesional, Feimu Technology le recomienda este módulo de entrada de CC altamente confiable y de alta densidad, con el objetivo de permitirle conectar una gran cantidad de señales de sensores en el sitio sin aumentar el volumen del gabinete.

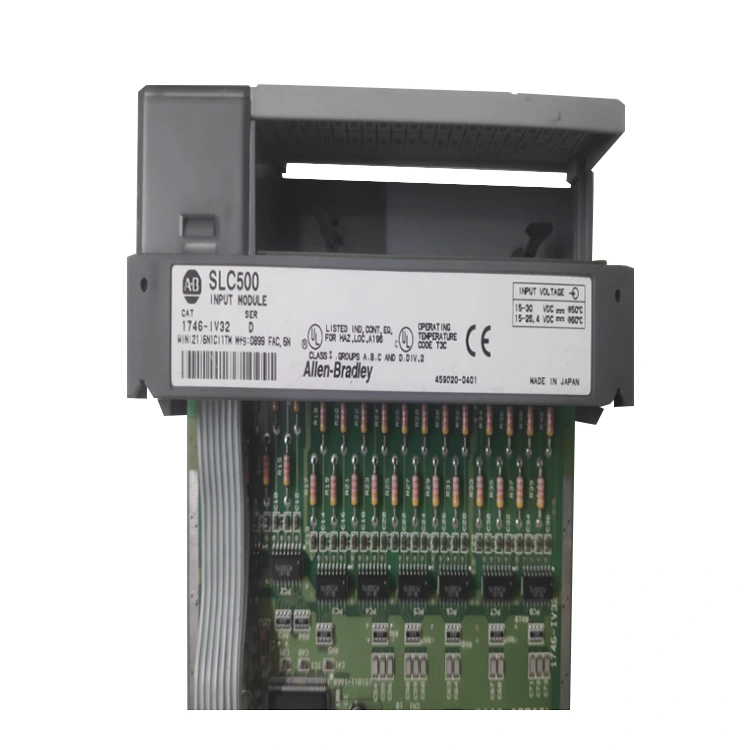

La placa de circuito dentro de este 1746-IV32 adopta tecnología de cableado multicapa y los optoacopladores están ordenados de forma ordenada. Cada canal de entrada tiene su propio circuito de filtrado independiente, que puede filtrar todo el ruido en las líneas de campo y solo pasar las señales de conmutación reales a la CPU. La interfaz del panel posterior en la parte posterior es una fila de pines chapados en oro, con buena dureza y elasticidad. Cuando se inserta en el bastidor SLC 500, la fuerza de sujeción es muy fuerte y no hay necesidad de preocuparse de que se afloje incluso si la vibración de fábrica es fuerte.
Su carcasa continúa el estilo resistente de los antiguos modelos de PLC de AB. La carcasa de plástico negro ignífugo es particularmente gruesa y se siente muy sustancial al tocarla. El panel frontal está diseñado para ser particularmente sencillo, con números del 0 al 31 impresos densamente, uno para cada punto de entrada, y una fila de luces de estado al lado, que se iluminan en verde brillante y son muy visibles. El bloque de terminales desmontable en la parte superior es su diseño característico. Es muy conveniente desconectarlo para realizar el cableado y luego volver a conectarlo para encenderlo. En general, es una tarjeta de tablero industrial muy clásica y práctica.
El Allen Bradley 1746-IV32 es un módulo de entrada de CC digital de 32 puntos para el sistema SLC 500. Proporciona capacidad de entrada de alta densidad para conectar sensores e interruptores de campo. Consulte estas especificaciones para conocer la configuración adecuada.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | Allen Bradley 1746-IV32 |
| Tipo de producto | Módulo de entrada CC digital |
| Sistema compatible | SLC 500 (chasis 1746) |
| Número de entradas | 32 puntos |
| Voltaje de entrada | 24 V CC nominal (15 V a 28 V CC) |
| Corriente de entrada | 7 mA típico a 24 V CC |
| Agrupación de entradas | 4 grupos de 8 puntos |
| Retardo de entrada (apagado a encendido) | 0,5 ms típico |
| Retardo de entrada (activado a desactivado) | 1 ms típico |
| Corriente de fuga fuera del estado | 0,5 mA máximo |
| Umbral de voltaje en estado activado | > 15 VCC |
| Umbral de voltaje fuera de estado | < 5 VCC |
| Aislamiento | Aislamiento óptico (500 V entre el campo y el backplane) |
| Consumo de corriente del backplane | 85 mA a 5 V CC |
| Disipación de energía | 1,5 W máximo |
| Temperatura de funcionamiento | 0°C a 60°C |
| Temperatura de almacenamiento | -40°C a 85°C |
| Humedad relativa | 5% a 95% (sin condensación) |
| Certificaciones | UL, cUL, CE |
El 1746-IV32 utiliza un bloque de terminales extraíble (RTB). Los 32 puntos de entrada se dividen en 4 grupos de 8 puntos cada uno. Cada grupo tiene su propio terminal común (COM).
Asignación de terminales:
Reglas de cableado:
Ejemplo de problema de campo:Un cliente conectó sensores de diferentes fuentes de alimentación al mismo grupo. Las entradas mostraron lecturas intermitentes. Causa: Diferentes voltajes de suministro provocaron corrientes de bucle de tierra. Solución: sensores separados en diferentes grupos según la fuente de alimentación. Las lecturas se estabilizaron.
El 1746-IV32 tiene un LED de diagnóstico para cada uno de los 32 canales de entrada. Los LED son visibles en el panel frontal cuando el módulo está instalado.
Comportamiento del LED:
Comprobaciones de diagnóstico:
El 1746-IV32 agrega 32 puntos de entrada al sistema SLC 500. Cada punto de entrada agrega una pequeña cantidad de tiempo de exploración. Calcule el impacto en el tiempo general de exploración del PLC.
Impacto en el tiempo de escaneo:
Cálculo del tiempo de análisis completo del sistema:
Cálculo de ejemplo:
Los módulos Allen Bradley 1746-IV32 suelen ser falsificados. Utilice estos controles para verificar la autenticidad.
Si el módulo muestra lecturas incorrectas o los LED se comportan de manera anormal, sospeche de una falsificación. Póngase en contacto con Feimu Technology con fotos para su verificación.
Feimu Technology opera desde la ciudad de Jiangmen, provincia de Guangdong, China. La empresa fue fundada en 2005 y ha suministrado componentes de automatización a clientes en más de 30 países. Feimu Technology ha estado suministrando repuestos para PLC Allen Bradley durante muchos años. Hay algunas piezas desmontadas en el mercado donde los orificios de conexión de los bloques de terminales están llenos de polvo de óxido de cobre o los tornillos están oxidados y no se pueden apretar. Somos diferentes. Cada 1746-IV32 que recibimos, nuestros ingenieros utilizarán destornilladores profesionales para probar la holgura de los tornillos de cada orificio terminal y también realizarán pruebas de encendido y apagado por lotes en los puntos.
Información del contacto:
Correo electrónico: sales@feimutech.com
WhatsApp: +86 13358323579
Sitio web: www.feimuplc.com
Tiempo de respuesta: Dentro de las 24 horas. Las preguntas técnicas normalmente se responden en un plazo de 12 horas. Incluya el número de serie del módulo y los detalles de la aplicación cuando se comunique.
R: Sí. El 1746-IV32 se puede instalar en cualquier ranura del chasis SLC 500 (excepto la ranura 0, que está reservada para la fuente de alimentación). El procesador reconoce automáticamente el módulo cuando se enciende el sistema. No se requiere configuración manual para la asignación de ranuras.
R: El 1746-IV32 es un módulo de entrada receptor. Esto significa que el circuito de entrada se conecta al lado negativo del suministro de CC. El sensor o interruptor proporciona el voltaje positivo al terminal de entrada. La mayoría de los sensores de 24 VCC con salidas NPN son compatibles. Para sensores PNP, utilice un módulo de entrada de abastecimiento como el 1746-IV16.
R: No. Todas las entradas del 1746-IV32 están clasificadas para 24 VCC (rango de 15 V a 28 V). Es posible que las señales de 12 VCC no alcancen el umbral de ENCENDIDO y no se detecten. Utilice módulos separados para diferentes niveles de voltaje. Además, no conecte sensores con diferentes voltajes al mismo terminal común del grupo. Esto causará problemas con el circuito de tierra.
