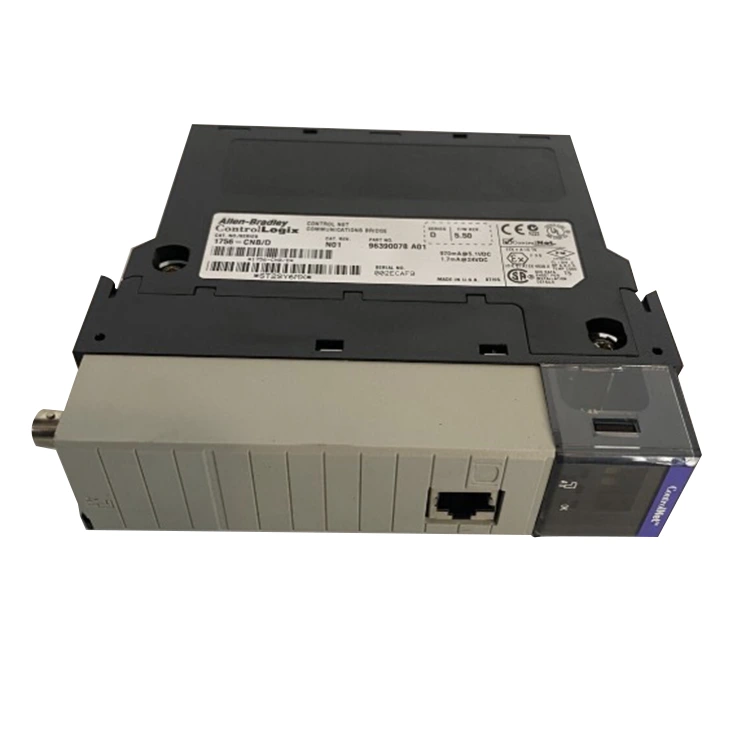

Allen Bradley 1756-CNB

Como proveedor profesional, le ofrecemos este Allen Bradley 1756-CNB. Este es un módulo de interfaz de comunicación ControlNet diseñado específicamente para ControlLogix 5550/5560/5570 y otras series de controladores. En Feimu Technology entendemos que el aspecto más preocupante de las redes industriales es la incertidumbre. Incluso un retraso de un segundo puede provocar que toda la línea de producción se detenga.

Enviar Consulta

Descripción del Producto

Feimu Technology Company ha introducido recientemente un módulo esencial para sus socios de automatización industrial en el extranjero. Como saben todos los que utilizan los PLC de Rockwell, si es necesario establecer una conexión rápida y altamente confiable entre diferentes racks o entre el controlador y la E/S remota, el bus ControlNet es una buena opción. Y este módulo es el núcleo para lograrlo. Como proveedor profesional de repuestos, le recomendamos este puente duradero y extremadamente estable para garantizar que todos sus dispositivos funcionen obedientemente en un solo bus y que la transmisión de datos sea fluida y confiable.

¿Cómo es la actuación?

El rendimiento de este Allen Bradley 1756-CNB es bastante robusto. Tiene un alto rendimiento de datos y puede transmitir tanto señales de control como datos con requisitos de tiempo extremadamente altos en el mismo bus. Su velocidad de comunicación es ajustable y puede adaptarse a 5M, que es una transmisión de velocidad ultraalta, o velocidades más lentas, con alta flexibilidad. Lo más tranquilizador es su certeza. En la red ControlNet, garantiza que los datos se transmitirán definitivamente dentro del tiempo especificado y nunca llegarán tarde como Ethernet normal debido a la congestión, lo cual es extremadamente importante para el control de seguridad.

Parámetros

Serie de productos	Allen-Bradley 1756-CNB
Tipo de comunicación	Módulo de comunicación ControlNet
Número de puertos	2 x puertos BNC (admite redundancia)
Tasa de comunicación	5Mbps
Nodos conectados	Hasta 99 nodos
Corriente del plano posterior	1,2 A a 5 VCC
Temperatura de funcionamiento	0°C a 60°C (32°F a 140°F)

¿En qué aspectos residen las ventajas del producto?

Muchas de las piezas de desmontaje que se venden tienen el interruptor de dirección rojo suelto, atascado o incluso sin cubierta antipolvo. Aquí, antes del envío, utilizaremos agentes de limpieza profesionales para limpiar la cubierta exterior, asegurándonos de que las etiquetas sean claramente visibles. Además, inspeccionaremos cuidadosamente el interruptor giratorio para asegurarnos de que cada posición pueda operarse con precisión, lo que hace que sea particularmente conveniente para usted configurar la dirección del nodo en el sitio.

Conceptos básicos de ControlNet: por qué sigue siendo importante

ControlNet es un protocolo de red determinista. A diferencia de Ethernet estándar, ControlNet garantiza la entrega de datos dentro de un tiempo fijo. Esto es esencial para aplicaciones de control de movimiento y de seguridad crítica.

Características clave de ControlNet:

Comunicación determinista:Los datos se entregan en un tiempo garantizado. Sin colisiones. Sin retrasos.
Soporte de medios redundantes:El 1756-CNB tiene dos puertos BNC. Utilice ambos para cableado redundante. Si un cable falla, la comunicación continúa en el segundo cable.
Larga distancia:Hasta 1000 metros por segmento. Hasta 5000 metros con repetidores.
Datos programados y no programados:Los datos de control críticos utilizan comunicación programada. Los datos no críticos (como los mensajes HMI) utilizan comunicación no programada.

Por qué todavía se utiliza ControlNet:

Muchas fábricas grandes instalaron ControlNet en la década de 2000. Reemplazar toda la red es costoso.
El control de procesos y el control de movimiento a menudo requieren una comunicación determinista.
ControlNet proporciona una mejor inmunidad al ruido que Ethernet en entornos con alta EMI.
El 1756-CNB se utiliza en sistemas existentes. Los sistemas nuevos suelen utilizar Ethernet/IP, pero los sistemas más antiguos necesitan piezas de repuesto.

Planificación de red: nodos, longitud de cable y repetidores

La planificación adecuada de la red es fundamental para el funcionamiento confiable de ControlNet. Utilice estas pautas para planificar su red.

Parámetro	Límite	Consecuencia de exceder
Nodos por red	99 máximo	El tiempo de actualización de la red aumenta. Los nodos pueden agotar el tiempo de espera.
Longitud del cable por segmento	1000 metros (RG-6)	Atenuación de señal. Errores de comunicación.
Repetidores por red	5 máximo	Retraso de señal. Inestabilidad de la red.
Hora de actualización de la red (NUT)	2 ms a 100 ms	La NUT corta reduce el ancho de banda de datos disponible. La TUERCA larga ralentiza la respuesta del control.
Terminadores	Se requieren 2 (ambos extremos)	Reflexiones de señal. Fallo de comunicación.

Tipos de cables recomendados:

Utilice cable coaxial RG-6 (75Ω) para ControlNet.
Se recomienda Belden 88760 o equivalente.
No utilice cable RG-58 (50Ω). Provoca reflejos de señal.
Termine ambos extremos con terminadores de 75 Ω. Utilice Allen Bradley 1786-TCT o equivalente.

Ejemplo de problema de campo:Un cliente utilizó un cable RG-58 en una red ControlNet. El sistema tenía errores de comunicación intermitentes. Los módulos saldrían de la red de forma aleatoria. Causa: La impedancia del cable no coincide. Solución: se reemplazaron todos los cables con RG-6. Terminado ambos extremos. La comunicación se estabilizó inmediatamente.

Compatibilidad de versiones de firmware

El Allen Bradley 1756-CNB tiene diferentes versiones de firmware. Es posible que las versiones anteriores no funcionen con el software RSLogix 5000 más nuevo. Verifique la compatibilidad del firmware antes de la instalación.

Versión de firmware	Versión RSLogix 5000 compatible	Notas
Versión 1.x	RSLogix 5000 v10 o anterior	Muy viejo. Es posible que no funcione con versiones más recientes.
Versión 2.x	RSLogix 5000 v11 a v15	Compatibilidad limitada.
Versión 3.x	RSLogix 5000 v16 a v19	Ampliamente utilizado. Buena compatibilidad.
Versión 4.x	RSLogix 5000 v20 y superior	Recomendado. La mejor compatibilidad con el nuevo software.

Qué hace Feimu antes del envío:

Cada 1756-CNB se prueba en una red de prueba ControlNet.
La versión del firmware se verifica y registra.
Si el cliente especifica una versión de firmware requerida, la verificamos antes del envío.
Si el firmware es demasiado antiguo para el sistema del cliente, recomendamos un módulo alternativo (1756-CNBR o 1756-ENBT).

Nota de actualización de firmware:El firmware 1756-CNB no se puede actualizar en el campo. Está grabado en el módulo en la fábrica. La única forma de obtener una versión más reciente es comprar un módulo con el firmware más nuevo. Feimu puede ayudar a identificar la versión correcta para su sistema.

Configuración de la dirección de nodo y errores comunes

El 1756-CNB tiene dos interruptores giratorios en el panel frontal. Estos establecen la dirección del nodo. La configuración correcta de la dirección de nodo es esencial para el funcionamiento de la red.

Configuración de dirección de nodo:

Los dos interruptores giratorios están etiquetados como "TENS" y "UNITS".
El interruptor TENS establece el dígito de las decenas (0-9).
El interruptor UNITS establece el dígito de las unidades (0-9).
Direcciones de nodo válidas: 1 a 99.
El nodo 0 está reservado para el maestro de red (programador).

Errores comunes:

Poniendo ambos interruptores en 0:Esto no es válido. El nodo 0 no está permitido para módulos de E/S.
Direcciones duplicadas:Dos módulos con la misma dirección de nodo en la misma red provocan errores de comunicación.
Olvidar configurar los interruptores:El módulo utiliza la dirección predeterminada si los interruptores no están configurados. El valor predeterminado es 0. Esto no es válido.
Cambiar de dirección mientras está encendido:Los interruptores giratorios se leen al encender. Cambiarlos mientras el módulo está encendido no cambia la dirección. Apagar y volver a encender después del cambio.

Práctica recomendada:

Planifique todas las direcciones de nodos antes de la instalación.
Escriba la dirección del nodo en el módulo con un marcador permanente. Esto ayuda al mantenimiento futuro.
Apague el chasis antes de cambiar las direcciones de los nodos.
Deje siempre el nodo 0 para el programador de red.

LED de estado del módulo y diagnóstico

El 1756-CNB tiene varios LED en el panel frontal. Estos proporcionan información de estado inmediata sin un terminal de programación.

CONDUJO	Estado	Significado	Acción
PWR	Verde	Módulo encendido y funcionando normalmente.	No se necesita ninguna acción.
PWR	Apagado	No hay energía al módulo.	Verifique la potencia del chasis. Compruebe que el módulo esté insertado.
DE ACUERDO	Verde	Módulo en ejecución. Sin fallos.	No se necesita ninguna acción.
DE ACUERDO	Rojo	Fallo del módulo. Fallo de hardware o error de configuración.	Vuelva a insertar el módulo. Si el rojo permanece, reemplace el módulo.
DE ACUERDO	Brillante	El módulo está en modo de configuración.	Descargue la configuración de RSLogix 5000.
CH A	Verde	Canal A activo. Comunicación de red presente.	No se necesita ninguna acción.
CH A	Amarillo	Aviso de comunicación del canal A.	Verifique el cable. Verifique el terminador. Compruebe si hay ruido.
CH A	Rojo	Fallo de comunicación del canal A.	Verifique la conexión de los cables. Verificar terminación. Reemplace el cable si está dañado.
CHB	Igual que CH A	Estado del canal B.	Mismas acciones que CH A.

Verificación de autenticidad del producto

Los módulos Allen Bradley 1756-CNB suelen ser falsificados. Utilice estos controles para verificar la autenticidad.

Color del panel frontal:Los módulos originales utilizan un color beige-gris específico consistente con la familia ControlLogix. Las falsificaciones suelen tener un tono diferente o un acabado brillante.
Calidad de la etiqueta:Las etiquetas originales tienen impresión permanente con el número de modelo 1756-CNB claramente visible. Las etiquetas falsificadas suelen tener texto borroso o despegarse en los bordes.
Calidad del interruptor giratorio:Los interruptores giratorios originales son firmes y tienen retén positivo. Las falsificaciones suelen tener interruptores sueltos o pegajosos.
Calidad del puerto BNC:Los puertos BNC originales están chapados en oro y se ajustan de forma segura a los cables. Las falsificaciones suelen utilizar conectores de baja calidad que están sueltos.
Peso del módulo:El 1756-CNB original pesa aproximadamente 0,35 kg. Las falsificaciones suelen parecer más ligeras.
Etiqueta de firmware:Los módulos originales tienen una pequeña pegatina que muestra la versión del firmware. Las falsificaciones suelen carecer de esta pegatina.

Si el módulo muestra el LED rojo OK después de la configuración adecuada, sospeche de una falsificación. Póngase en contacto con Feimu Technology con fotos para su verificación.

Acerca de la tecnología Feimu

Feimu Technology opera desde la ciudad de Jiangmen, provincia de Guangdong, China. La empresa fue fundada en 2005 y ha suministrado componentes de automatización a clientes en más de 30 países.

Años en funcionamiento:20 años a partir de 2025.
Depósito:Más de 2000 metros cuadrados. Temperatura controlada. La humedad se mantuvo por debajo del 60%.
Inventario:Más de 5000 SKU activos. Incluye módulos ControlLogix, CompactLogix, SLC 500 y POINT I/O.
Marcas comercializadas:Allen Bradley, Siemens, GE, Schneider.
Mercados de exportación:Europa, América del Norte, América del Sur, Medio Oriente, Sudeste Asiático. Más de 30 países.
Pruebas para 1756-CNB:Cada módulo se inspecciona visualmente. Se comprobó que los interruptores giratorios funcionan sin problemas. Puertos BNC inspeccionados. Módulo encendido en el chasis de prueba ControlLogix. LED OK verificado. Comunicación probada con cable de prueba y analizador de red. Versión de firmware verificada y registrada. Prueba de quemado de 24 horas.
Garantía:12 meses desde la fecha de envío. Cubre defectos de fabricación. No cubre daños al cable, sobretensión, daño físico o daño por agua.
