Feimu Technology te ofrece este Allen Bradley 1762-IF4. No es responsable de monitorear el estado de encendido y apagado de los interruptores, pero está diseñado específicamente para leer esas señales que cambian continuamente, como los valores transmitidos por los transmisores de presión o las lecturas mostradas por los medidores de temperatura. Si su equipo necesita conocer la presión o temperatura actual, no puede prescindir de ella. Disponemos aquí de un amplio stock precisamente para evitar que tengas que buscar por todo el mundo este pequeño módulo a la hora de ampliar la funcionalidad de tu equipo.

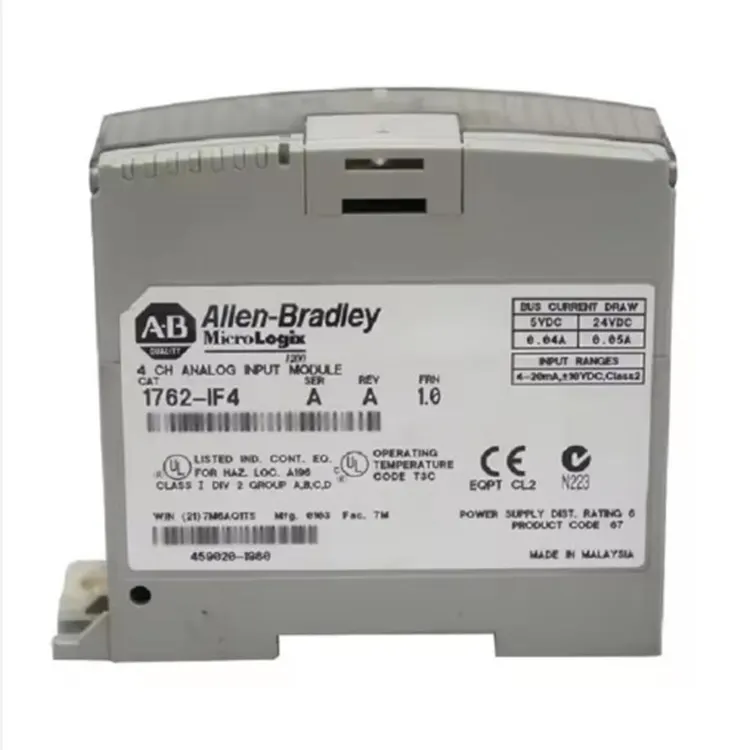

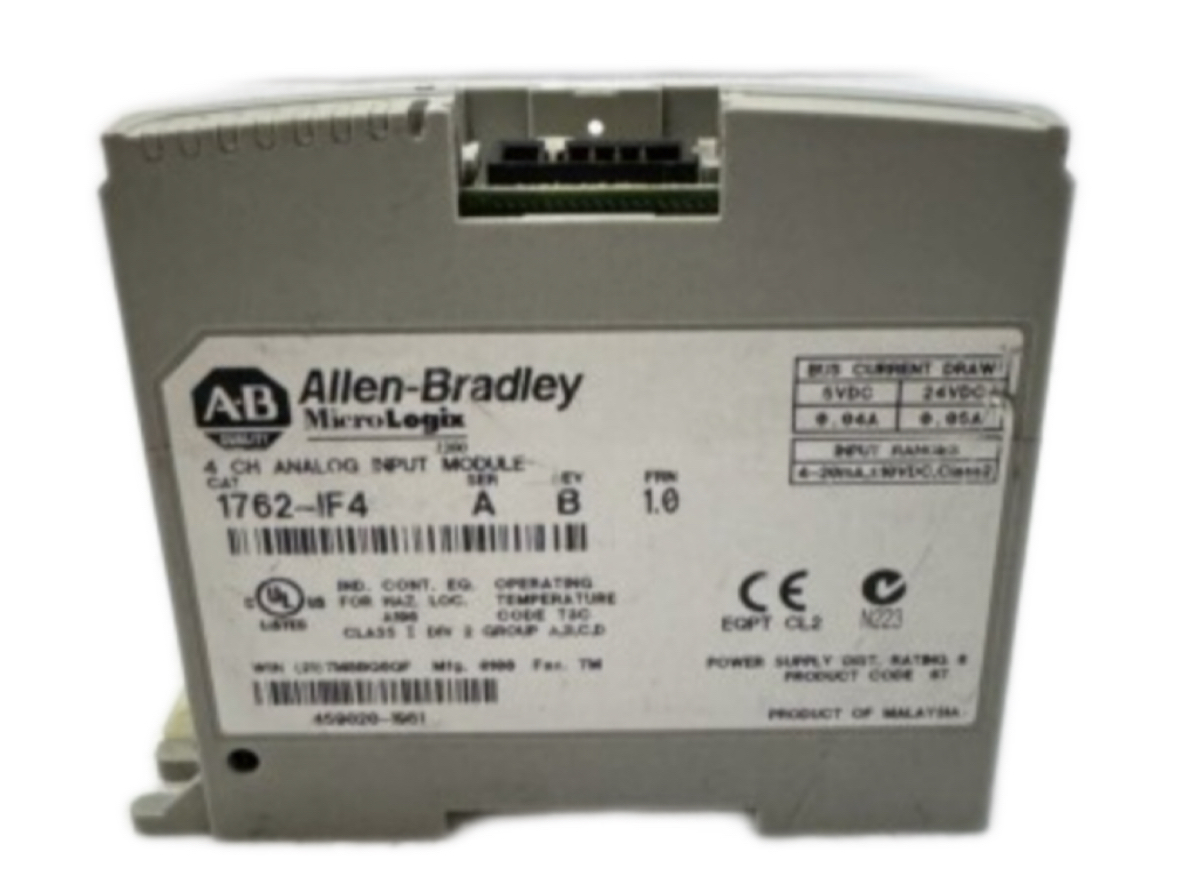

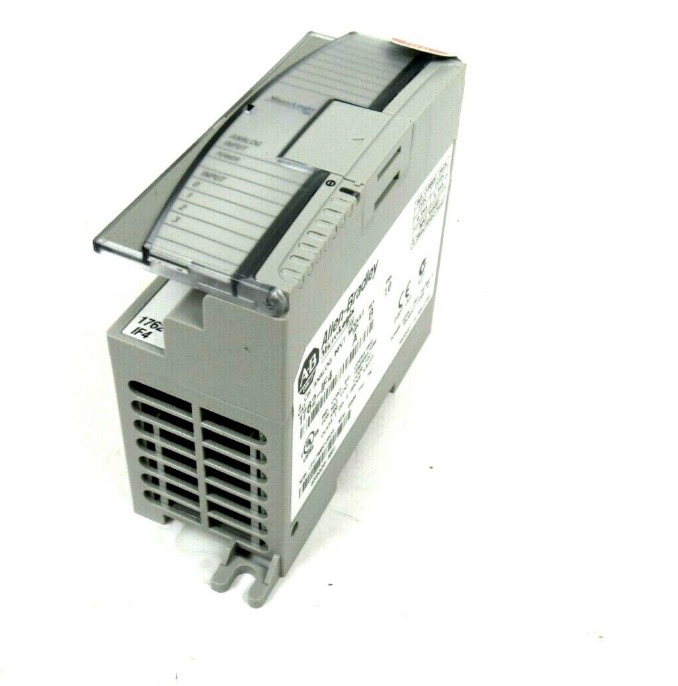

El Allen-Bradley 1762-IF4 es un módulo compacto de entradas analógicas diferenciales de 4 canales diseñado específicamente para controladores lógicos programables MicroLogix series 1100, 1200 y 1400. Permite la conversión de señales analógicas de sensores y transmisores de campo en señales digitales, ofreciendo resolución de 16 bits y alta precisión. Se puede configurar de forma independiente como modo de entrada de corriente o voltaje mediante interruptores DIP y admite cableado flexible para transmisores de 2, 3 o 4 cables. Se instala mediante métodos de montaje en panel o riel DIN, se comunica con el controlador a través de un cable plano dedicado, es fácil de integrar y expandir y tiene un tamaño compacto, ampliamente utilizado en aplicaciones industriales como control de procesos, adquisición de datos y monitoreo del estado de equipos mecánicos.
Este Allen Bradley 1762-IF4 puede recibir simultáneamente 4 señales analógicas, ya sean señales de voltaje o señales de corriente. Puede manejarlos todos y, a través del software, puede configurar si cada grupo está en modo de voltaje o en modo de corriente, que es mucho más flexible. Su velocidad de conversión es bastante rápida y la precisión es suficiente. Puede satisfacer plenamente las necesidades de medición industrial general. El punto más importante es que viene con una función de filtrado. En fábricas donde el entorno eléctrico es ruidoso, puede ayudarle a filtrar esas ondas de interferencia caóticas, asegurando que los valores de presión o temperatura que lea sean estables y no fluctúen.
Al enviar estos pequeños módulos electrónicos de precisión, el problema más preocupante es que los postes de conexión podrían doblarse o las clavijas doradas podrían dañarse debido a la electricidad estática. Feimu Technology tiene una experiencia única en este aspecto. Primero pondremos una bolsa antiestática gruesa sobre este módulo, luego lo envolveremos en plástico de burbujas y finalmente lo meteremos en una caja de cartón gruesa. En la caja la rellenaremos con relleno para que ni siquiera tiemble. No importa si lo entrega en América o Europa, después de este duro viaje, nuestro embalaje puede garantizar que permanecerá intacto. Cuando lo abras, los terminales de conexión seguirán rectos y podrás instalarlos inmediatamente en la máquina.
El Allen Bradley 1762-IF4 es un módulo de entrada analógica de 4 canales para las series MicroLogix 1100, 1200 y 1400. Convierte señales analógicas de sensores y transmisores de campo en valores digitales para el PLC.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | Allen Bradley 1762-IF4 |
| Serie de productos | Módulo de expansión MicroLogix |
| Número de entradas | 4 canales (diferencial) |
| Tipos de entrada | Voltaje (0-10 V, ±10 V) / Corriente (0-20 mA, 4-20 mA) |
| Resolución | signo más de 15 bits |
| Exactitud | ±0,1 % del rango completo a 25 °C |
| Impedancia de entrada | > 10 MΩ (modo voltaje) / 250 Ω (modo corriente) |
| Tipo de conversión | Aproximación sucesiva |
| Hora de actualización | Aprox. 50 ms por canal |
| Aislamiento | No aislado (1762-IF4I proporciona aislamiento) |
| Consumo de corriente del backplane | 40 mA a 5 V CC |
| Disipación de energía | 1,5 W máximo |
| Tipo de montaje | Montaje en panel o carril DIN |
| Dimensiones (Ancho x Alto x Fondo) | 45 mm x 100 mm x 87 mm |
| Temperatura de funcionamiento | 0°C a 55°C |
| Temperatura de almacenamiento | -40°C a 85°C |
| Humedad relativa | 5% a 95% (sin condensación) |
| Certificaciones | cULus, CE |
El 1762-IF4 admite entradas de voltaje y corriente. Cada canal se puede configurar de forma independiente mediante interruptores DIP en el módulo.
| Modo de entrada | Configuración del interruptor DIP | Rango de entrada | Aplicación típica |
|---|---|---|---|
| Voltaje | Encender | 0-10 V o ±10 V | Transmisores de presión, sensores de posición. |
| Actual | Desconectar | 0-20 mA o 4-20 mA | Transmisores de temperatura, caudalímetros. |
Cómo configurar:
Cableado del transmisor:
El 1762-IF4 tiene dos variantes. Uno no está aislado (1762-IF4). El otro está aislado (1762-IF4I). Esta comparación le ayuda a seleccionar el modelo correcto para su aplicación.
| Característica | 1762-IF4 (no aislado) | 1762-IF4I (aislado) |
|---|---|---|
| Aislamiento de canales | Sin aislamiento entre canales | Aislamiento entre canales y tierra lógica. |
| voltaje de modo común | Limitado a ±10V | Hasta ±400V |
| Inmunidad al ruido | Bueno para aplicaciones estándar | Mejor para entornos con mucho ruido |
| Problemas con el circuito de tierra | Posible problema con múltiples motivos | El aislamiento elimina los bucles de tierra. |
| Precio | Menor costo | Mayor costo |
| Lo mejor para | Entornos industriales estándar | Ambientes ruidosos, sensores remotos, diferentes potenciales de tierra |
Cuándo usar cada uno:
El 1762-IF4 devuelve recuentos digitales sin procesar al PLC. Estos recuentos deben escalarse a unidades de ingeniería (como PSI, °C o mA) en el programa PLC.
Rangos de recuento bruto:
Ejemplo de escala (4-20 mA a PSI):
El 1762-IF4 tiene indicadores LED en el panel frontal. Estos proporcionan información de estado inmediata sin un terminal de programación.
| CONDUJO | Estado | Significado | Acción |
|---|---|---|---|
| PWR | Verde | Módulo encendido y funcionando normalmente. | No se necesita ninguna acción. |
| PWR | Apagado | No hay energía al módulo. | Verifique la energía del MicroLogix. Verifique la conexión del cable de expansión. |
| CH0 - CH3 | Verde | Canal configurado y lectura normal. | No se necesita ninguna acción. |
| CH0 - CH3 | Apagado | Canal no configurado o no utilizado. | Configure el canal en RSLogix 500. |
| CH0 - CH3 | Brillante | Señal de entrada fuera de rango. | Verifique el cableado del sensor. Verifique el rango del sensor. |
Los módulos Allen Bradley 1762-IF4 suelen ser falsificados. Utilice estos controles para verificar la autenticidad.
Si el módulo muestra lecturas incorrectas o los LED se comportan de manera anormal, sospeche de una falsificación. Póngase en contacto con Feimu Technology con fotos para su verificación.
Este módulo es de tipo no aislado, de menor costo y adecuado para grandes entornos de interferencia sin alto voltaje. Si bien 1762-IF4I proporciona aislamiento eléctrico entre canales y entre canales y la tierra lógica, ofreciendo una mayor capacidad antiinterferencia, es adecuado para situaciones con conexión a tierra de señal compleja o altos voltajes de modo común y, por lo general, tiene un precio más alto.
Sigue siendo una configuración estándar y no existe un sustituto directo descontinuado. Sólo podrás adquirir las piezas originales o desmontadas.
El paquete no suele incluir cables de extensión para la conexión al PLC. Debe comprar los cables por separado según la cantidad de ranuras de expansión.
Suele cumplir con estándares como cULus (certificación norteamericana), CE (conformidad europea).
