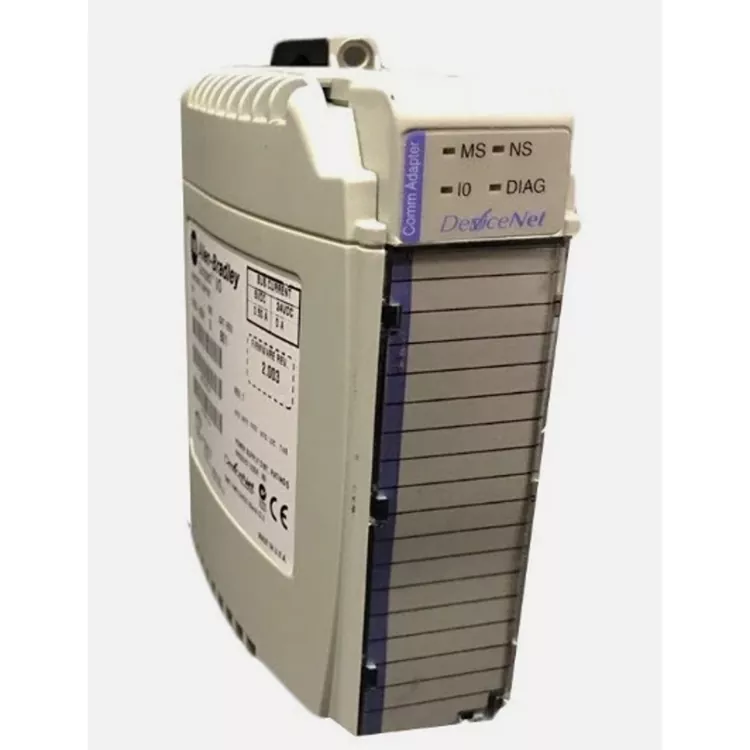

Allen Bradley 1769 ADN es el adaptador de comunicación principal del sistema AB Compact I/O, responsable de conectar de manera estable todas las estaciones de E/S 1769 al bus DeviceNet. Un solo módulo puede admitir hasta 30 expansiones de módulos de E/S y admite múltiples velocidades de comunicación en baudios. Tiene fuertes capacidades antiinterferentes y se utiliza ampliamente en la fabricación de automóviles, el embalaje, la logística, la industria ligera y otras líneas de producción de automatización obsoletas existentes a nivel mundial. Como proveedor profesional profundamente arraigado en el mercado extranjero de repuestos de control industrial, Feimu Technology se ha sometido a pruebas de conexión de bus, pruebas de estrés de estabilidad de comunicación y detección de envejecimiento de puertos para todos los módulos que ingresan al almacén. Detección estricta de problemas ocultos para reparación y módulos de ensamblaje reacondicionados para eliminar riesgos comunes como la pérdida de paquetes de red y la desconexión flash de comunicación. La calidad del módulo es genuina, el rendimiento es estable y es totalmente compatible con la configuración original del sistema. Los clientes extranjeros pueden reemplazarlo e instalarlo directamente sin necesidad de reprogramarlo ni depurarlo.

Ventajas principales

Interfaz de red DeviceNet: proporciona capacidad de comunicación DeviceNet para el sistema Compact I/O 1769.

Capacidad de expansión de E/S: Puede conectar múltiples módulos de E/S de la serie 1769, adecuados para aplicaciones de E/S distribuidas.

Fácil integración del sistema: Adecuado para usar con sistemas de control CompactLogix y redes DeviceNet existentes.

Aplicación en el campo industrial: Adecuado para escenarios de fabricación, embalaje, transporte de materiales y automatización de equipos.

Alto valor de mantenimiento: se puede utilizar como repuesto de adaptador de comunicación para sistemas CompactLogix obsoletos que aún utilizan la arquitectura DeviceNet.

Estructura interna

Como adaptador DeviceNet, el Allen Bradley 1769 ADN consta principalmente de interfaces de comunicación, circuitos de control de procesamiento, interfaces de bus de E/S, fuente de alimentación y circuitos de protección. Todas las piezas trabajan juntas para completar el intercambio de datos entre la red DeviceNet y el sistema 1769 Compact I/O.

Proceso de trabajo:

Red DeviceNet → Interfaz de comunicación → Protocolo/circuito de control → Bus de E/S 1769 → Módulo de E/S → Equipo de campo

Parámetros importantes

Preguntas frecuentes

P1. ¿Cómo determinar si está funcionando correctamente?

Puede observar la luz indicadora de estado del módulo para verificar el estado del dispositivo y luego inspeccionar más a fondo la comunicación de la red DeviceNet, el intercambio de datos de E/S y la información de diagnóstico en el lado del controlador.

P2. ¿Pertenece a la CPU CompactLogix?

No. El Allen Bradley 1769 ADN es un adaptador de comunicación y no ejecuta el programa principal del PLC. Realiza principalmente el intercambio de datos entre la red DeviceNet y el sistema de E/S 1769.

P3. ¿Qué redes de comunicación son compatibles?

Admite principalmente la red DeviceNet y se puede utilizar como dispositivo adaptador de E/S en la red DeviceNet.

P4. ¿Cómo comunicarse con el módulo de E/S 1769?

R: El adaptador intercambia datos con el módulo de E/S instalado en el sistema a través del bus local 1769 Compact I/O y luego se comunica con el sistema de control de nivel superior a través de la red DeviceNet.

P5. ¿Qué elementos se deben verificar cuando hay una falla de comunicación?

Centrándose en la fuente de alimentación de DeviceNet, el cable de red, la dirección de nodo, la velocidad en baudios, los terminales de red, los conectores y el estado de instalación del módulo de E/S 1769.

El proceso de inspección

1. Verificación de apariencia → Verifique si la carcasa, las interfaces, los tornillos y las etiquetas están en buenas condiciones.

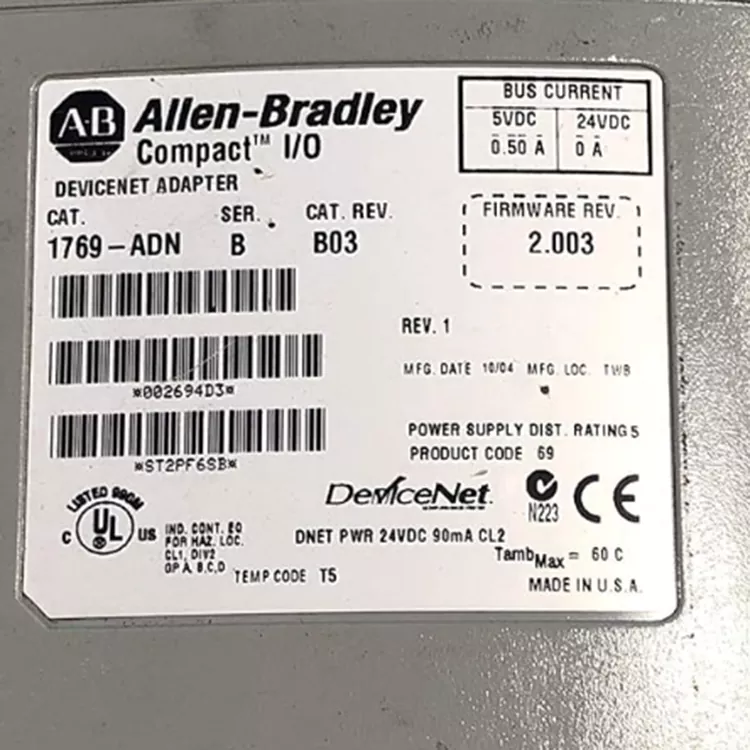

2. Verificación del modelo → Confirme que el modelo de la placa de identificación, la serie y otra información sean consistentes con el pedido.

3. Prueba de energía → Verifique la luz indicadora y el estado de funcionamiento del módulo.

4. Prueba de comunicación → Acceda a la red DeviceNet para confirmar que la comunicación y el intercambio de datos de E/S son normales.

5. Verificación del software → Utilice el software Rockwell para verificar la identificación y el estado de falla del equipo.

6. Registre los resultados → Tome fotografías del objeto material, la placa de identificación y el proceso de prueba, forme el registro de inspección y empaquete los productos para su entrega.

¿Por qué elegirnos?

La adquisición de repuestos de automatización obsoletos a nivel mundial, la búsqueda de una producción maestra escasa de fuente primaria de módulos de comunicación de ciencia y tecnología, y puso fin resueltamente a las réplicas y productos reacondicionados que salen al exterior. Cada artículo puede proporcionar registros completos de pruebas de inspección de calidad, admite múltiples canales de logística internacional y puede ir acompañado de un conjunto completo de documentos aduaneros de comercio exterior. Con muchos años de experiencia en el suministro de proyectos en el extranjero, está familiarizado con los estándares de adquisición de repuestos y los procesos de revisión de fábricas en el extranjero. Al mismo tiempo, brinda asistencia técnica remota, responde rápidamente a fallas de emergencia de equipos en el extranjero y minimiza al máximo el tiempo de inactividad y las pérdidas de producción.

Proceso de instalación

1. Validación del sistema → Verifique que Allen Bradley 1769 ADN, los módulos de E/S 1769 y la configuración de red DeviceNet coincidan.

2. Apague la instalación → Apague la alimentación del sistema e instale 1769 ADN correctamente en el sistema 1769 I/O.

3. Conecte la red → Conecte el cable de comunicación DeviceNet y la fuente de alimentación de red según sea necesario.

4. Verifique la conexión para asegurarse de que la hebilla de la tarjeta del módulo, los conectores y la línea de comunicación estén firmes.

5. Verificación de encendido → Encienda la alimentación, observe si el indicador de estado es normal.

6. Configuración del nodo DeviceNet de comunicación -> parámetros de configuración y verifique el controlador con el adaptador.

7. Las pruebas funcionales para verificar que el intercambio de datos de E/S sea normal y confirmaron que el sistema funciona de manera estable después de su puesta en uso.
