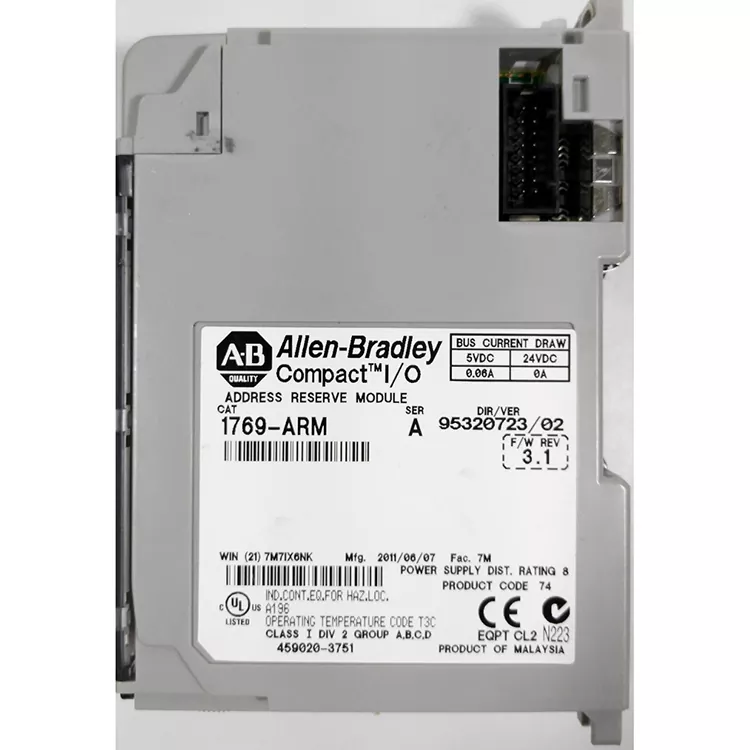

Allen Bradley 1769 ARM se utiliza para bloquear la dirección de la ranura de E/S del bastidor, lo que garantiza que no sea necesario modificar la configuración del programa al reemplazar o ampliar el hardware. Es ampliamente utilizado en equipos de fabricación, envasado y tratamiento de agua en el extranjero con inventario. Como proveedor profesional para los mercados extranjeros, Feimu Technology realiza pruebas de conexión e identificación de backplane para todos los productos entrantes, detecta el envejecimiento por contacto, los productos reacondicionados y reparados, y los productos se pueden instalar y utilizar directamente, lo que satisface las necesidades de reemplazo rápido de las fábricas en el extranjero.

Ventajas principales

Mantenga la ubicación de la dirección de E/S: en los módulos de E/S reales no instalados temporalmente para mantener la estructura de direcciones del sistema.

Ampliación conveniente del sistema: aumentar tarde el módulo de E/S puede reducir los efectos de la redistribución.

Fácil mantenimiento: adecuado para módulo industrial de sitio de remoción o reemplazo temporal.

Mejorar la compatibilidad: el programa de control existente ayuda a mantener la estructura de direcciones de E/S.

Estructura interna

Como adaptador DeviceNet, el Allen Bradley 1769 ADN consta principalmente de interfaces de comunicación, circuitos de control de procesamiento, interfaces de bus de E/S, fuente de alimentación y circuitos de protección. Todas las piezas trabajan juntas para completar el intercambio de datos entre la red DeviceNet y el sistema 1769 Compact I/O.

Proceso de trabajo:

Red DeviceNet → Interfaz de comunicación → Protocolo/circuito de control → Bus de E/S 1769 → Módulo de E/S → Equipo de campo

Parámetros importantes

Preguntas frecuentes

P1. ¿Se puede reemplazar directamente con un módulo de E/S normal?

No, no se puede simplemente sustituir. La función del Allen Bradley 1769 ARM es retener direcciones, lo cual es diferente de las funciones de los módulos de E/S digitales y analógicos.

P2. ¿El programa PLC puede funcionar?

No poder. No es una CPU, pero se utiliza para la gestión de direcciones de E/S y la configuración del sistema del módulo auxiliar.

P3. ¿Realmente canal de E/S?

No, su función principal es conservar la ubicación de la dirección y no proporciona E/S digitales o analógicas reales.

P4. ¿Cuándo necesitas usarlo?

Este módulo se puede utilizar cuando el sistema necesita reservar temporalmente una ubicación de dirección de E/S 1769 o planea agregar módulos de E/S reales más adelante.

P5. ¿Necesita configurar las E/S después de la instalación?

Debe configurarse de acuerdo con las necesidades del sistema CompactLogix específico y la configuración del controlador, puede identificar y confirmar correctamente el módulo del controlador en la estructura del sistema.

El proceso de inspección

1. Verificación de apariencia → Verifique si la carcasa, las interfaces, los tornillos y las etiquetas están en buenas condiciones.

2. Verificación del modelo → Confirme que el modelo de la placa de identificación, la serie y otra información sean consistentes con el pedido.

3. Prueba de energía → Verifique la luz indicadora y el estado de funcionamiento del módulo.

4. Prueba de comunicación → Acceda a la red DeviceNet para confirmar que la comunicación y el intercambio de datos de E/S son normales.

5. Verificación del software → Utilice el software Rockwell para verificar la identificación y el estado de falla del equipo.

6. Registre los resultados → Tome fotografías del objeto material, la placa de identificación y el proceso de prueba, forme el registro de inspección y empaquete los productos para su entrega.

Campos de aplicación

Línea de producción automática: reservar en la futura ubicación de expansión de E/S, conveniente aumentar posteriormente los sensores y actuadores.

Equipo de embalaje: equipo en la etapa de diseño de la dirección de E/S reservada, tarde para reducir las actualizaciones de hardware a la influencia del programa de control.

Sistema de transporte de material: Reserve posiciones del módulo para la posterior adición de puntos de detección, convertidores de frecuencia o actuadores.

Actualización del equipo mecánico: retire los módulos antiguos o carezca temporalmente de módulos de reemplazo y mantenga la estructura de direcciones de E/S original.

Sistemas de control CompactLogix grandes: utilícelos para diseños de E/S estandarizados para facilitar la expansión y el mantenimiento del equipo.

Casos y valoraciones de clientes

Un fabricante extranjero de equipos de tratamiento de agua, el módulo ARM 1769 configurado por la fábrica original resultó dañado y las direcciones de E/S se cambiaron después de su extracción, lo que provocó que el equipo emitiera una alarma continua. Compraron el módulo original probado y medido de Feimu Technology, completaron la entrega transfronteriza y se restableció el mapeo de E/S, eliminando la alarma del equipo.

El cliente: Este módulo de retención de direcciones es difícil de adquirir. Los productos se han sometido a pruebas completas y no requieren modificación del programa para resolver nuestras fallas de mapeo de E/S.

¿Por qué elegirnos?

Concéntrese en el suministro global de piezas de repuesto escasas para la serie Rockwell Compact I/O, controle estrictamente las fuentes de suministro y evite que salgan productos falsificados y reacondicionados. Cada artículo viene con un registro de prueba y admite logística internacional multicanal. Se puede combinar con un juego completo de documentos aduaneros de comercio exterior. Está familiarizado con los escenarios de mantenimiento de equipos en el extranjero y puede proporcionar respuestas técnicas básicas para ayudar a los clientes extranjeros a resolver rápidamente fallas anormales en las direcciones de las ranuras y reducir el tiempo de inactividad del equipo.

Proceso de instalación

1. Confirmación del sistema: Confirme que Allen Bradley 1769 ARM es compatible con el sistema de E/S CompactLogix 1769.

2. Apagado del sistema: apague la alimentación del controlador y del sistema de E/S.

3. Determine la posición de instalación: de acuerdo con la planificación de direcciones de E/S original, se instalará 1769 - ARM en la posición especificada.

4. Instalación del módulo: en el conector de bus 1769, módulo de empuje y instituciones fijas de bloqueo.

5. Verifique la conexión, asegúrese de que el módulo y los módulos 1769 adyacentes estén conectados firmemente.

6. Encienda el sistema: restablezca la fuente de alimentación y verifique el controlador y el estado de E/S.

7. Verificación de la configuración: utilice el software Rockwell correspondiente para verificar la estructura de E/S y la configuración de la dirección para confirmar el funcionamiento normal del sistema.

Vida útil

Allen Bradley 1769 ARM pertenece a la serie CompactLogix 1769 de módulos de control industrial, utilizados principalmente para retención de direcciones de E/S, y está diseñado para funcionamiento a largo plazo en entornos de automatización industrial. Su vida útil real se ve afectada por las condiciones de trabajo, las condiciones de instalación y las situaciones de mantenimiento.

Vida útil: utilizando un diseño electrónico de grado industrial, es adecuado para el funcionamiento continuo del sistema de control automático.

Ciclo de servicio típico: bajo condiciones de temperatura, humedad y entorno eléctrico estables, puede soportar un funcionamiento continuo durante muchos años.

Los factores que afectan la vida:

Condiciones de temperatura interna y disipación de calor del gabinete de control

Ambiente polvoriento, húmedo y con gases corrosivos.

Estabilidad del suministro de energía y descarga eléctrica.

Módulo para instalar y mantener.
