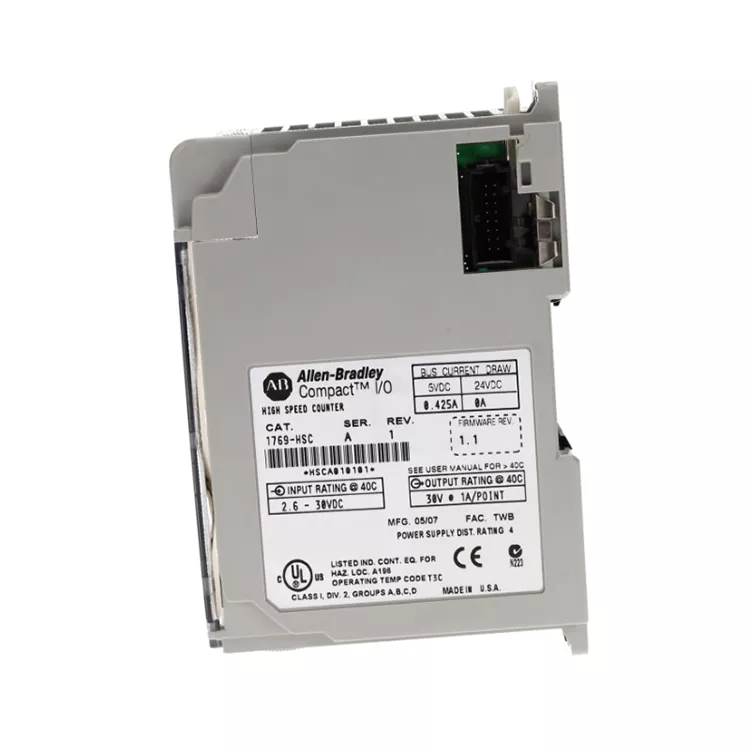

Allen Bradley 1769 HSC

El codificador de interfaz Allen Bradley 1769 HSC y el sensor de pulso se utilizan para lograr medición de velocidad, medición de longitud y control de posición. Se aplican ampliamente en equipos automatizados de embalaje, procesamiento de materiales y transporte en el extranjero para la gestión de inventario. Feimu Technology, como proveedor profesional dirigido a mercados extranjeros, ha completado todas las pruebas completas de adquisición de impulsos y bus de plano posterior para el módulo de almacenamiento. Elimina los productos viejos y reacondicionados de los canales de entrada, y los productos entrantes pueden instalarse y reemplazarse directamente para satisfacer las rápidas necesidades de reparación de las fábricas en el extranjero.

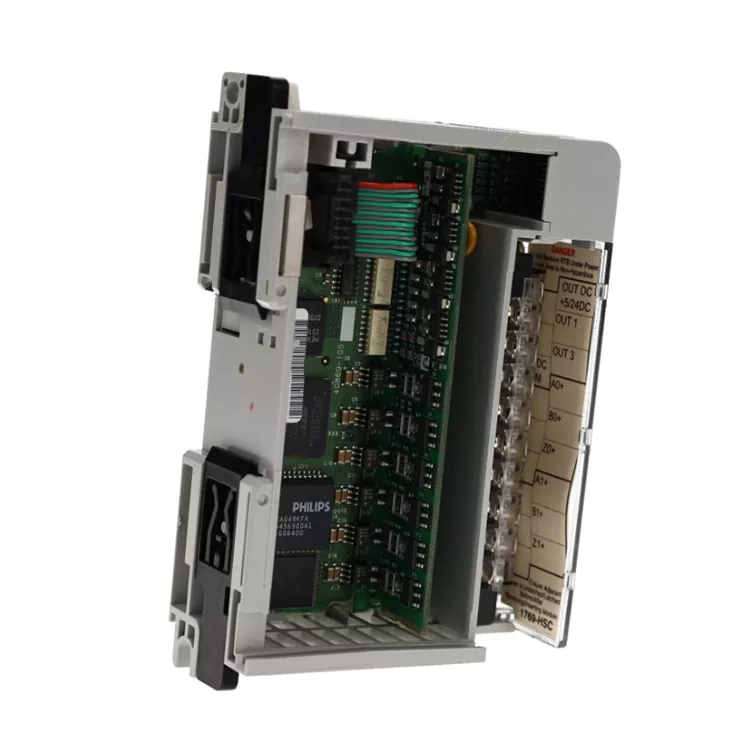

Estructura interna

Allen Bradley 1769 HSC es un módulo contador de alta velocidad de la serie CompactLogix 1769. Adopta un diseño estructural de adquisición de señales de alta velocidad + procesamiento de datos + comunicación de bus 1769 internamente y se utiliza para completar la adquisición de señales de pulso, el procesamiento de conteo y el intercambio de datos del controlador.

1. Circuito de interfaz de entrada de alta velocidad

2. Unidad de procesamiento de conteo de alta velocidad

3. Microprocesador/unidad lógica de control

4. Unidad de caché y almacenamiento de datos

5. Interfaz de autobús 1769

6. Circuito de protección y gestión de energía.

Flujo de procesamiento de datos

Equipo de codificador/pulso → Interfaz de entrada de alta velocidad → Unidad de procesamiento de conteo → Caché de datos y diagnóstico → Interfaz de bus 1769 → Controlador CompactLogix

Ventaja principal

Capacidad de conteo de alta velocidad: Capaz de procesar señales de pulsos de alta velocidad, adecuada para equipos de producción de alta velocidad.

Adquisición de datos en tiempo real: reduce el retraso del escaneo del PLC, mejora la precisión del conteo y la detección de posición.

Soporte para aplicaciones de codificador: se puede conectar a codificadores incrementales para lograr retroalimentación de velocidad y posición.

Reduce la carga de la CPU: el módulo completa de forma independiente tareas de conteo de alta velocidad, mejorando la velocidad de respuesta del sistema.

Comodidad de integración de CompactLogix: se puede instalar directamente en el sistema de E/S 1769, lo que simplifica el diseño del sistema.

Parámetros importantes

Procedimiento de instalación

1.Confirmación del sistema → Confirme que Allen Bradley 1769 HSC es compatible con el sistema de control CompactLogix 1769 y que el controlador admite este módulo.

2.Desconecte la alimentación → Apague el PLC, el módulo de alimentación y el sistema de E/S para evitar daños causados ​​por una instalación activa.

3.Determine la posición de instalación, según el plan de E/S del sistema, instale el HSC 1769 en los módulos de E/S 1769 de la ubicación especificada.

4.Instalación del módulo y alineación del conector de bus 1769, el módulo en los módulos adyacentes, cierre de la tarjeta del módulo de bloqueo, asegúrese de que la conexión mecánica sea firme.

5.Cableado de campo → Conecte señales de entrada como codificadores y sensores de pulso según el tipo de equipo, y asegúrese de que la fuente de alimentación, la línea de señal y la línea de blindaje estén conectadas correctamente.

6.La configuración del software - > en RSLogix agregando el módulo 1769-5000 / Studio 5000 HSC, establezca el modo de entrada y los parámetros de conteo y la configuración de comunicación.

7.Pruebe para restaurar el suministro de energía, el sistema se enciende, la información de diagnóstico verifica el indicador de estado del módulo y el controlador.

8.Verificación de función → Introduzca señales de pulso y confirme si el valor de conteo, la retroalimentación de posición y la comunicación de datos son normales.

¿Por qué elegirnos?

Feimu Technology suministra los repuestos de control industrial escasos y discontinuados de Rockwell a nivel mundial. Para módulos de conteo de alta velocidad como 1769 HSC, controla estrictamente el suministro y excluye resueltamente los módulos defectuosos reacondicionados o reparados.

Cada pieza de salida se completa antes del módulo de adquisición de señal de pulso, medición en línea del bus de plano posterior, evitar el envejecimiento del canal, contar pulsos y otras fallas recesivas, junto con los registros de prueba correspondientes.

Apoyamos diversas soluciones de logística internacional y podemos proporcionar un conjunto completo de documentos de declaración de aduanas para el comercio exterior.

Estamos familiarizados con los puntos débiles de mantenimiento de los equipos Compact I/O antiguos en el extranjero y podemos brindar asistencia técnica básica para ayudar a los clientes a manejar rápidamente las fallas en el sitio relacionadas con la medición y el conteo de la velocidad, minimizando el tiempo de inactividad del equipo y reduciendo las pérdidas de producción tanto como sea posible.

Preguntas frecuentes

P1. ¿A qué tipos de detección de señales se aplica principalmente?

Se utiliza principalmente para pulsos de codificador, pulsos de interruptor de proximidad, señales de medición de velocidad y otras adquisiciones de señales de pulsos digitales de alta velocidad.

P2. ¿Cuál es la diferencia con el módulo de entrada de cantidad digital ordinario?

El módulo de entrada digital ordinario depende de las señales de procesamiento del ciclo de escaneo del PLC, y el 1769-HSC tiene capacidades de procesamiento de conteo de alta velocidad independientes, puede responder rápidamente a cambios de pulso de alta velocidad y mejorar la precisión del conteo.

P3. ¿Admite aplicación de codificador?

Apoyo. El módulo se puede utilizar en la adquisición de señales de codificador incremental, la realización de detección de posición, medición de velocidad y control de movimiento de funciones auxiliares.

P4. ¿Cuál es la posible causa del recuento anormal?

La frecuencia de la señal de entrada excede el rango de capacidad del módulo;

Error de conexión del codificador;

El error de configuración del patrón de entrada;

La mala conexión a tierra del blindaje provoca interferencias en la señal;

Los parámetros de configuración de E/S no coinciden.

P5. ¿Qué pasa si no se puede reconocer el PLC después de la instalación?

El módulo está instalado correctamente en el bus de E/S 1769;

Si el modelo del módulo se agrega a la configuración de E/S del controlador;

Si la conexión de autobús es sólida;

Si la versión del controlador y la compatibilidad del módulo cumplen con los requisitos.

Caso de cliente y evaluación.

Una fábrica de equipos de procesamiento Allen Bradley en el extranjero tuvo una falla en el módulo Allen Bradley 1769 HSC y el conteo del equipo a menudo era incorrecto, lo que provocó alarmas frecuentes en la línea de producción. Se compraron los módulos originales calificados por Feimu Technology y luego del reemplazo de los productos transfronterizos, la adquisición de pulsos volvió a la normalidad y el equipo no tuvo ningún desorden de conteo.

Evaluación del cliente: es difícil encontrarlo en el módulo de conteo de alta velocidad, la llegada de las mercancías directamente puede ayudarnos a resolver que los equipos de conteo no sean el gran problema.
