Allen Bradley 1769 IQ16F

El Allen Bradley 1769 IQ16F es un módulo de entrada digital de CC de alta velocidad de 16 canales, que se centra en la adquisición de señales de alta velocidad. Capta con precisión señales de alta frecuencia, como interruptores de proximidad, interruptores fotoeléctricos y pulsos de alta velocidad, y es ampliamente compatible con equipos de líneas de producción existentes en industrias de procesamiento de automatización, transporte y embalaje en el extranjero. Feimu Technology está profundamente comprometida en el campo del control industrial del comercio exterior y es un proveedor global confiable de repuestos.

Todos los módulos entrantes están sujetos a muestreo de medición de velocidad por canal + detección de envejecimiento en línea del bus de plano posterior, que descarta estrictamente respuestas anormales, pérdidas ocultas, problemas de mantenimiento y renovación, y pueden reemplazarse directamente sin depuración a su llegada, lo que satisface perfectamente las necesidades de rápida reanudación de la producción y mantenimiento urgente de fábricas en el extranjero.

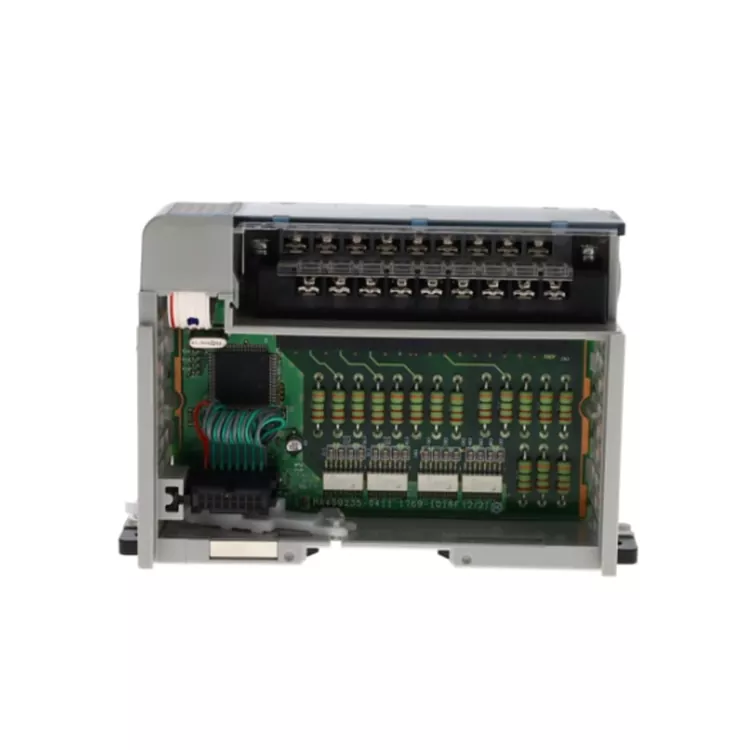

Estructura interna

El Allen Bradley 1769 IQ16F es un módulo de entrada digital de alta velocidad de la serie CompactLogix 1769. Internamente, adopta una estructura de adquisición de entrada de alta velocidad + aislamiento de señal + procesamiento de datos + comunicación por bus. Se utiliza para leer rápidamente señales de interruptores de 24 VCC en el campo.

Consta de los siguientes componentes:

Interfaz de terminal de entrada, circuito de protección de entrada, circuito de aislamiento fotoeléctrico, unidad de procesamiento de señales de alta velocidad, unidad de control por microprocesador, interfaz de comunicación bus 1769, circuito de administración de energía.

Señal de entrada de campo de 24 VCC → Interfaz de terminal de entrada → Circuito de protección/filtración → Circuito de aislamiento fotoeléctrico → Unidad de procesamiento de señales de alta velocidad → Módulo de procesamiento de datos → Interfaz de bus 1769 → Controlador CompactLogix

Ventaja principal

Capacidad de respuesta de alta velocidad: Adecuado para señales de entrada que cambian rápidamente, mejorando la velocidad de respuesta del control del equipo.

Entrada de alta densidad de 16 puntos: un solo módulo admite la recopilación de múltiples señales de CC, lo que ahorra espacio en el gabinete de control.

Diseño de confiabilidad industrial: Adaptado al entorno operativo a largo plazo de sitios automatizados.

Compatible con el sistema CompactLogix: Integrado directamente con la plataforma de control 1769.

Fácil mantenimiento: Estructura modular, instalación y sustitución sencillas.

Parámetros importantes

¿Por qué elegirnos?

Cuando la mayoría de los proveedores del mercado solo realizan una clasificación de apariencia simple, Feimu Technology, como proveedor global de repuestos AB descontinuados, ha establecido estándares de prueba exclusivos para módulos de entrada de alta velocidad como Allen Bradley 1769 IQ16F.

Eliminamos piezas reacondicionadas y reparadas con canales envejecidos o respuestas anormales. Antes de que cada módulo salga del almacén, se completa la verificación del bus de plano posterior. Las pruebas de 16 canales se realizan punto por punto con el encendido y se evitan de antemano posibles peligros frecuentes en el sitio, como omisión de señal y retrasos en la respuesta. Los registros de pruebas completos se proporcionan con los productos.

Es compatible con los procesos de adquisición de proyectos en el extranjero, admite múltiples canales de transporte internacional y puede proporcionar un conjunto completo de documentos aduaneros. Profundamente comprometido con el mantenimiento de sistemas Compact I/O antiguos, puede proporcionar referencias técnicas básicas para ayudar a los clientes a manejar rápidamente las fallas de adquisición de señales y minimizar en la mayor medida las pérdidas por tiempos de inactividad no planificados.

Campos de aplicación

1. Línea de producción automatizada

2. Maquinaria de embalaje

3. Robots y equipos de montaje.

4. Sistema de transporte

5. Máquinas herramienta

Caso de cliente y evaluación.

Una fábrica de línea de ensamblaje de empaques en el extranjero tuvo una respuesta anormal en algunos canales del módulo 1769 IQ16F. Las señales de alta velocidad no se recogían correctamente y la línea de producción presentaba errores con frecuencia. El cliente compró el módulo original calificado de Feimu Technology y completó el reemplazo mediante entrega transfronteriza. Todas las señales del canal se recolectaron de manera estable y el equipo volvió a su funcionamiento normal.

Valoración del cliente: Es difícil seleccionar módulos de entrada de alta calidad. La instalación directa del módulo entregado resolvió una serie de problemas causados ​​por la recolección de fugas de señal.

Preguntas frecuentes

P1. ¿Qué señales se recogen principalmente?

Señales de sensores fotoeléctricos;

Señales de interruptores de proximidad;

Señales de interruptor de límite;

Señales de activación de detección de alta velocidad;

Señales de retroalimentación del estado del equipo.

P2. ¿Cuáles son las diferencias con los módulos de entradas digitales normales?

La capacidad de respuesta de entrada más rápida de Allen Bradley 1769 IQ16F, adecuada para la adquisición de señales de cambio de alta velocidad, puede reducir el impacto del ciclo de escaneo del PLC en la detección de señales.

P3. ¿Qué causa las señales de entrada inestables?

Fuente de alimentación inestable del sensor;

Cableado de entrada incorrecto;

Interferencia electromagnética en la línea de señal;

Mala conexión a tierra;

Frecuencia de entrada que excede los requisitos de la aplicación.

P4. ¿Cuáles son las fallas comunes?

Los puntos de entrada no pueden responder;

Las señales de entrada se activan incorrectamente;

El PLC no puede reconocer el módulo;

El estado del canal es anormal;

Fallo de comunicación.

P5. ¿Se puede conectar a codificadores?

Se puede utilizar para la recopilación de señales auxiliares de algunos codificadores, pero para aplicaciones de retroalimentación de posición de alta velocidad y conteo de alta velocidad, se recomienda seleccionar módulos de conteo de alta velocidad dedicados de acuerdo con los requisitos de frecuencia.
