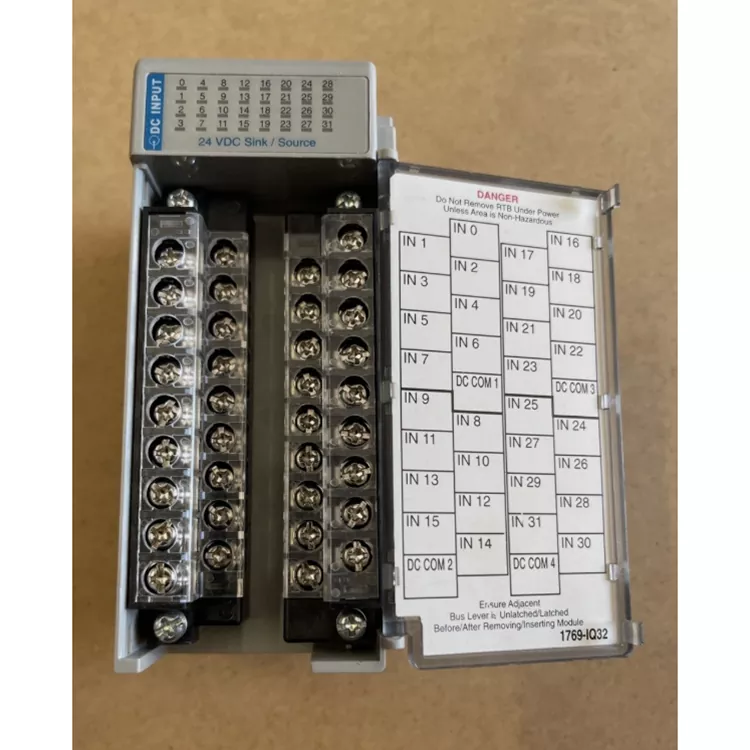

Allen Bradley 1769 IQ32

El Allen Bradley 1769 IQ32 es un módulo de entrada digital de CC de alta densidad de 32 puntos. Es adecuado para la recopilación de interruptores de proximidad y señales de sensores fotoeléctricos en aplicaciones a gran escala, y se usa ampliamente en líneas de ensamblaje de automóviles, transporte de materiales y líneas de producción de procesamiento automatizado en el extranjero. Feimu Technology ha estado profundamente involucrado en el campo del control industrial extranjero y es un proveedor global confiable de repuestos.

Todos los módulos entrantes se someten a detección de señal de canal secuencial y pruebas en línea del bus de plano posterior. Todos los productos defectuosos con daños en el canal, envejecimiento latente o renovación de reparación se examinan estrictamente. No hay necesidad de depuración adicional a su llegada y se pueden instalar y reemplazar directamente, cumpliendo plenamente con los requisitos de uso de las fábricas en el extranjero para mantenimiento de emergencia y rápida reanudación de la producción.



Ventaja principal

Entrada de alta densidad de 32 puntos: un solo módulo puede recopilar más señales en el sitio, lo que reduce la cantidad de módulos y el espacio de instalación.
Ahorre espacio en el gabinete de control: Adecuado para equipos de automatización con una gran cantidad de puntos de E/S.
Funcionamiento estable y fiable: diseño de grado industrial, adecuado para entornos de funcionamiento continuo a largo plazo.
Compatibilidad del sistema CompactLogix: se puede integrar directamente en la arquitectura de E/S 1769.
Mantenimiento sencillo: Estructura modular, facilitando la sustitución y ampliación.



Procedimiento de procesamiento de datos

Señal de entrada de 24 VCC en el sitio → interfaz de terminal de entrada → circuito de protección/filtrado → circuito de aislamiento fotoeléctrico → unidad de detección de estado de entrada → módulo de procesamiento de datos → interfaz de bus 1769 → controlador CompactLogix

Parámetros importantes



Parámetro	Especificación
Modelo	1769 CI32
Serie	CompactLogix 1769
Tipo de producto	Módulo de entrada CC digital
Tipo de entrada	Entrada digital CC
Número de entradas	32 puntos
Voltaje de entrada nominal	24 VCC
Rango de voltaje de funcionamiento	10~30 VCC
Corriente de entrada	Aprox. 4,3 mA a 24 VCC
Tiempo de retardo de entrada	Aprox. 8 ms (encendido/apagado)
Voltaje de aislamiento	75 VCC (aislamiento continuo)
Sistema de E/S	1769 E/S compactas
Consumo de energía	Aprox. 115 mA a 5,1 VCC
Método de instalación	Montaje en panel o riel DIN
Método de comunicación	A través del bus de E/S compacto 1769

¿Por qué elegirnos?

Cuando la mayoría de los proveedores del mercado solo realizan una clasificación de apariencia simple, Feimu Technology, como proveedor global de repuestos AB descontinuados, ha establecido estándares de prueba exclusivos para módulos de entrada de alta densidad como Allen Bradley 1769 IQ32.

Eliminamos piezas reacondicionadas y reparadas con canales envejecidos o puntos que funcionan mal. Antes de que cada módulo salga del almacén, completamos la verificación del bus de plano posterior y realizamos pruebas de encendido de 32 canales punto por punto para evitar peligros frecuentes en el sitio, como pérdida de señal y puntos que no responden. También proporcionamos registros de pruebas completos con los productos. Es compatible con procesos de adquisiciones en el extranjero, admite múltiples canales de transporte internacional y puede proporcionar un conjunto completo de documentos de declaración de aduanas.

Hemos profundizado el mantenimiento del sistema obsoleto Compact I/O y podemos proporcionar referencias técnicas básicas para ayudar a los clientes a manejar rápidamente las fallas de las señales de entrada digitales, minimizando al máximo las pérdidas por tiempos de inactividad no planificados.



Preguntas frecuentes

P1. ¿Qué dispositivos locales se pueden conectar?

Sensores fotoeléctricos;
interruptores de proximidad;
interruptores de límite;
interruptores de botón;
Dispositivos de salida de relé;
Señales de retroalimentación de operación del equipo.

P2. ¿Cómo manejar el estado anormal del punto de entrada?

Verifique la fuente de alimentación de 24 V CC en sitio;
Confirme si el cableado de los terminales de entrada es correcto;
Verifique el estado de la salida del sensor;
Verifique la conexión del terminal común;
Elimina las interferencias electromagnéticas en el sitio.

P3. ¿Cómo solucionar si el PLC no puede reconocer?

Confirme la posición de instalación correcta del módulo;
Consulta la conexión del autobús 1769;
Verifique la configuración del módulo Studio 5000 / RSLogix 5000;
Ver la información de diagnóstico del controlador.

P4. ¿Admite entrada de alta velocidad?

El 1769 IQ32 se utiliza principalmente para la adquisición de entradas de cantidades digitales generales. Si se requieren aplicaciones de pulso o conteo de alta velocidad, se debe seleccionar un módulo de entrada de alta velocidad dedicado.

P5. ¿Cómo mejorar la estabilidad del sistema?

Utilice una fuente de alimentación estable de 24 V CC;
Mantenga las líneas de señal de entrada alejadas de los cables de alimentación;
Haga un buen trabajo en conexión a tierra y blindaje;
Compruebe periódicamente el apriete de los terminales.

Después de recibir la mercancía, juicio de autenticidad.

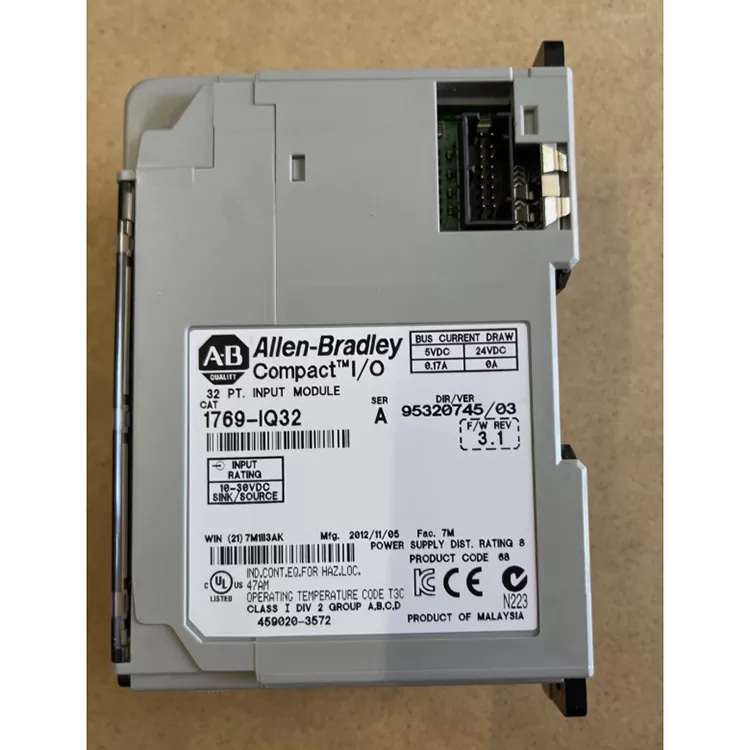

Verificación de etiquetas:
Confirme que el modelo 1769 IQ32, la identificación de Allen Bradley, el número de serie, el número de producto y la información del lote sean claros y completos. Los datos oficiales muestran que el modelo es un módulo de entrada digital de 24 V CC de 32 puntos, que se puede utilizar como base de verificación de parámetros.
Inspección de apariencia:
Compruebe si la carcasa, tapa de terminales, cierres y tornillos Allen Bradley 1769 IQ32 están en buen estado y no hay rastros de desmontaje, renovación, ablación o desgaste evidente.
Interfaz para comprobar:
Verifique la interfaz de conexión del bus 1769, el terminal está normal, sin oxidación, deformación ni daños.
Parámetro a comprobar:
Confirmado: 32 puntos de entrada; tipo de entrada de 24 V CC; El rango de entrada es de aproximadamente 10 ~ 30 V CC; El tamaño de la apariencia y el diseño del terminal son consistentes con los datos oficiales.
Prueba informática:
Para la instalación del sistema CompactLogix, se puede identificar el módulo PLC, confirmar y la respuesta de la señal de entrada de prueba punto por punto es normal.
Retención de datos
Guarde fotografías de productos, fotografías de etiquetas, registros de pruebas e información de fábrica para su seguimiento.
