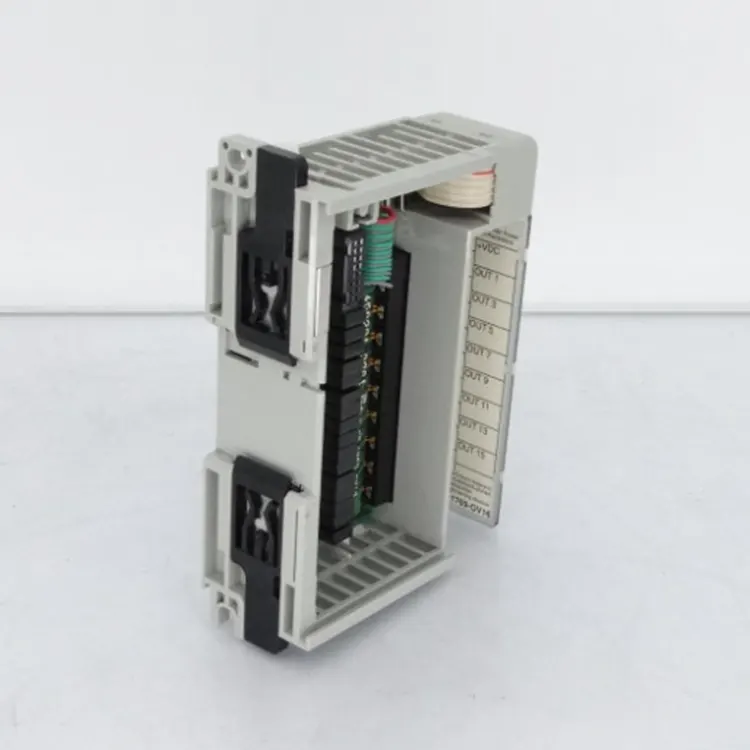

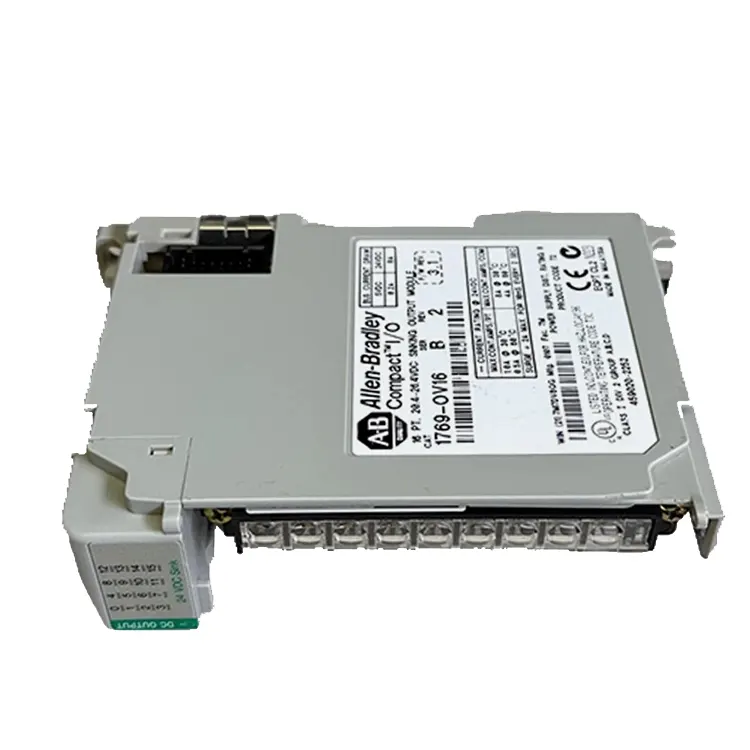

Allen Bradley 1769 OV16

Feimu Technology es un proveedor de automatización industrial de buena reputación, especializado en productos originales y genuinos. Puede proporcionar a los clientes un suministro estable, consultas de selección y soporte técnico de apoyo, una respuesta eficiente a la adquisición de repuestos y las necesidades de soporte de proyectos, para ayudar al buen funcionamiento del equipo. Válvula solenoide adaptadora Allen Bradley 1769 OV16, luz indicadora, accionamiento del actuador, ampliamente utilizada en todo tipo de líneas de producción automática. El módulo está equipado con una luz indicadora de canal independiente para una rápida resolución de problemas. Instalación rápida y compacta, protección de circuito confiable, compatible con el sistema de control CompactLogix, en línea con muchos estándares industriales.

Parámetros

Procedimiento de instalación

Preparación para el apagado:

Apague la fuente de alimentación del sistema PLC, confirme que el equipo esté desenergizado y luego continúe con la operación de instalación.

Instalación de posicionamiento del módulo:

Deslice el Allen Bradley 1769 OV16 a lo largo del riel Compact I/O y alinéelo con la CPU o los módulos de E/S adyacentes.

Conecte la interfaz del autobús:

Apunte el conector del Bus del módulo, bloqueando el poste total (Palanca del Bus), asegurando la comunicación normal del módulo y del sistema.

Arreglar el módulo:

Utilice orificios de montaje en panel o rieles DIN para fijar el módulo, garantizando una instalación segura.

Conexión de cableado:

Según la fuente de alimentación de 24 V CC, las cargas de salida conectadas al terminal de identidad y al extremo público (COM), verifique la polaridad del cableado.

Configuración y prueba de software:

Agregue el módulo en el entorno Studio 5000/RSLogix, configure la dirección de E/S y descargue el programa para probar la función de cada punto de salida.

Operación de encendido:

Encienda el sistema y confirme que el indicador de estado del módulo sea normal, sin alarma de falla.

Nota: Se debe desconectar la alimentación antes de instalar o desmontar el 1769 OV16 para evitar daños al módulo o riesgo de descarga eléctrica.

Preguntas frecuentes

P1. ¿Cuál es la corriente máxima permitida para cada punto de salida?

La corriente nominal máxima de un único punto de salida es de 0,5 A (entorno de 60 °C) y la corriente de salida total del módulo es de aproximadamente 4 A (entorno de 60 °C).

P2. ¿Qué dispositivos se pueden controlar directamente?

Se utiliza comúnmente para accionar: válvulas solenoides de 24 VCC, bobinas de relés intermedios, luces indicadoras, circuitos de control de contactores, actuadores neumáticos.

Para alta potencia o carga de percepción, se sugiere aumentar la protección del relé o contra sobretensiones.

P3. ¿Admite intercambio en caliente?

El Allen Bradley 1769 OV16 no admite conexión en caliente. Desconecte la fuente de alimentación del sistema antes de instalar o reemplazar el módulo para evitar daños al módulo o comunicación anormal.

P4. La salida no actúa después del encendido. ¿Cómo soluciono problemas?

Verifique los pasos:

Confirme que la dirección de salida en el programa PLC sea correcta;

Verifique si el módulo está en línea, no hay alarma de falla;

Medir una fuente de alimentación de 24 V CC es normal;

Verifique el cableado del terminal común de salida (DC COM);

Verifique si la corriente de carga excede el valor nominal del módulo;

Usando el punto de salida de prueba del multímetro.

Cómo detectar después de recibir

Revisa las etiquetas:

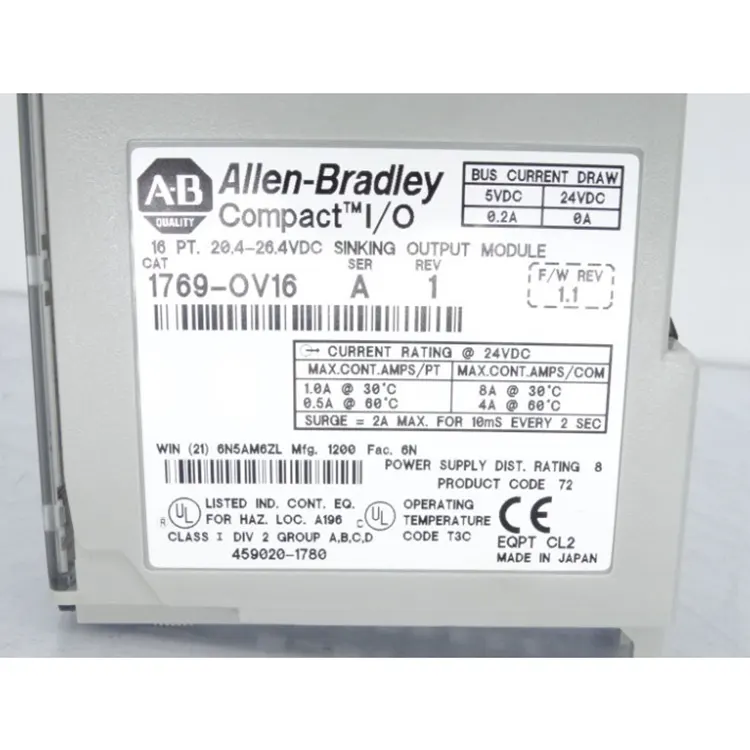

Confirme que el modelo es 1769 OV16. La etiqueta de Allen Bradley es clara y no hay rastros de alteración o pegado en la etiqueta.

Verifique la información:

Compruebe si el número de serie, el número de catálogo y la información de producción son completos y coherentes.

Comprobar apariencia:

La carcasa genuina tiene un trabajo fino, no hay daños en la interfaz, la fila de terminales ni la hebilla, y no hay rastros evidentes de renovación.

Prueba de encendido:

Después de la instalación en el sistema CompactLogix, confirme que Studio 5000 puede funcionar con normalidad en el módulo de reconocimiento, las luces de estado y la función de salida.

Verificación de parámetros:

Asegúrese de que el módulo cumpla con las especificaciones: 16 puntos, 24 VCC, salida digital drenadora.
