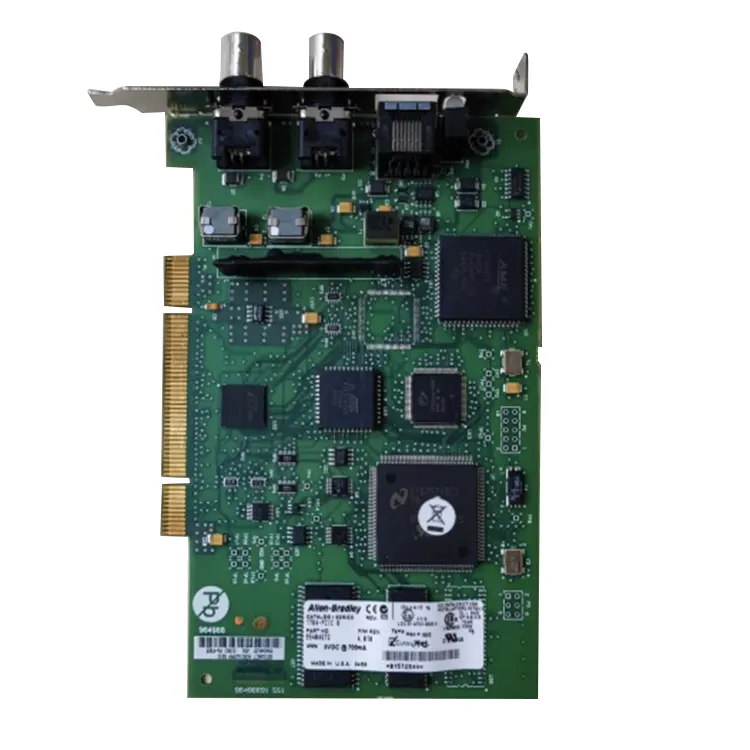

La tarjeta Allen Bradley 1784-PCIC proporcionada por Feimu Technology es esencialmente una tarjeta de red PCI que se puede conectar a una computadora de escritorio o a una máquina de control industrial. Su función es permitir que su computadora se comunique directamente con las antiguas redes de control de Allen Bradley, como Data Highway Plus (DH+) o Remote I/O (RIO). Muchos ingenieros que todavía mantienen los sistemas antiguos ahora entienden que sin esta tarjeta adaptadora, es imposible conectar estas redes antiguas usando computadoras nuevas. Hemos almacenado este producto especialmente aquí para ayudar a resolver el problema de los problemas de comunicación entre dispositivos nuevos y antiguos.
Como tarjeta PCI, utiliza directamente los recursos del bus de la computadora para comunicarse con el PLC, sin necesidad de conversión de protocolo externo como convertidores USB.
En comparación con los convertidores USB que son propensos a desconectarse, dañarse o sufrir interferencias electromagnéticas, la tarjeta PCIC instalada dentro del chasis recibe una mejor protección física y tiene una conexión más segura.
Admite la asignación de direcciones de E/S y solicitudes de interrupción (IRQ) a través de configuraciones de puente en la placa (configuración de hardware) o configuración de software.
Es perfectamente compatible con el software de comunicación RSLinx de Rockwell Automation, que puede reconocerse y configurarse automáticamente como "AB_PCI-1" o controladores similares, lo que permite establecer fácilmente conexiones de comunicación con PLC-5, SLC 500, ControlLogix y otros procesadores en serie.
Hemos obtenido numerosas certificaciones autorizadas internacionales, incluidas CE, UL/cULus y CSA. Cumpliendo con los estándares básicos de seguridad de la Comisión Electrotécnica Internacional (IEC), como IEC 61010-1, nuestros productos garantizan que el aislamiento eléctrico, el nivel de resistencia al fuego y la compatibilidad electromagnética cumplan con estrictos requisitos de grado industrial. Poseemos la calificación para ingresar a los principales mercados globales como EAC (Unión Económica Euroasiática) y RCM (Australia/Nueva Zelanda), lo que garantiza una aplicación estable para usuarios en entornos industriales complejos.

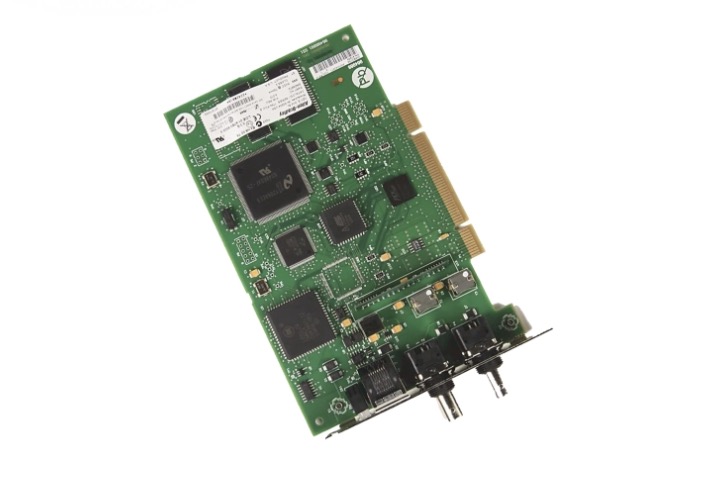

La Allen Bradley 1784-PCIC es una tarjeta de comunicación PCI para computadoras de escritorio. Proporciona conexión directa a redes Allen Bradley DH+ y E/S remotas a través de una ranura PCI estándar.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | Allen Bradley 1784-PCIC |
| Interfaz de autobús | PCI (32 bits, 33 MHz) |
| Interfaz de red | AUI (D-sub de 15 pines) y BNC |
| Protocolos admitidos | DH+ (Data Highway Plus), E/S remotas |
| Tasa de transferencia DH+ | 57,6 kbps |
| Tasa de transferencia de E/S remotas | 57,6 kbps, 115,2 kbps, 230,4 kbps (detección automática) |
| Método de configuración | Configuración de puentes (hardware) o configuración de software |
| Soporte al conductor | RSLinx (reconocido como controlador "AB_PCI-1") |
| Sistemas operativos compatibles | Windows XP (32 bits), Windows 7 (32 bits) |
| Consumo de energía | 5 VCC, 1 A |
| Cumplimiento de PCI | PCI 2.2 o posterior |
| Soporte de IRQ | Configurable mediante software o jumpers |
| Rango de direcciones de E/S | Configurable |
| Temperatura de funcionamiento | 0°C a 55°C |
| Temperatura de almacenamiento | -40°C a 85°C |
| Certificaciones | CE, UL, cUL, CSA, EAC, RCM |
El 1784-PCIC requiere instalación de hardware y configuración del controlador. Siga estos pasos para una configuración exitosa.
Pasos de instalación del hardware:
Pasos de instalación del controlador:
Pasos comunes para la solución de problemas:
El 1784-PCIC tiene bloques de puentes en la tarjeta. Estos configuran la IRQ y la dirección de E/S para el modo de configuración de hardware.
Ubicaciones de puentes:
Modo de configuración del software:
Modo de configuración de hardware:
Configuración predeterminada (modo de software):
El 1784-PCIC está diseñado para ranuras PCI de 5 V. No funciona en ranuras PCI de 3,3V. Verifique el tipo de ranura PCI de su computadora antes de realizar el pedido.
| Tipo de ranura | Voltaje | Compatible con 1784-PCIC | Cómo identificar |
|---|---|---|---|
| Ranura PCI de 5 V | 5V | Sí | Muesca clave cerca de la parte posterior de la ranura |
| Ranura PCI de 3,3 V | 3,3 V | No | Muesca clave cerca del frente de la ranura |
| Ranura PCI universal | 5V y 3,3V | Sí | Muesca clave en la posición media |
Cómo identificar su ranura PCI:
Ejemplo de problema de campo:Un cliente insertó el 1784-PCIC en una ranura de 3,3 V en una PC más nueva. El sistema no reconoció la tarjeta. Causa: Desajuste de voltaje. Solución: movió la tarjeta a una ranura PCI de 5 V. La tarjeta fue reconocida inmediatamente.
El 1784-PCIC está diseñado para sistemas operativos Windows más antiguos. La compatibilidad con las versiones más recientes de Windows es limitada.
| Sistema operativo | Compatibilidad | Versión RSLinx requerida | Notas |
|---|---|---|---|
| Windows XP (32 bits) | Soporte total | 2.50 o más tarde | SO recomendado |
| Windows 7 (32 bits) | Soporte total | 2.50 o más tarde | Puede requerir el modo de compatibilidad |
| Windows 7 (64 bits) | Soporte limitado | 3.50 o más tarde | No recomendado. Problemas con los controladores comunes. |
| Windows 8/10/11 (32 bits) | Soporte limitado | 4.00 o más tarde | Úselo bajo su propio riesgo. No soportado oficialmente. |
| Windows 8/10/11 (64 bits) | No compatible | N / A | No funcionará. No hay ningún controlador de 64 bits disponible. |
Recomendación:
El 1784-PCIC tiene LED en el soporte trasero. Estos proporcionan información sobre el estado de la red.
| CONDUJO | Estado | Significado | Acción |
|---|---|---|---|
| FUERZA | Verde (encendido) | La tarjeta tiene poder. El bus PCI proporciona voltaje. | No se necesita ninguna acción. |
| FUERZA | Apagado | No llega energía a la tarjeta. | Verifique la ranura PCI. Verifique la potencia de la computadora. |
| ENLACE | Verde (encendido) | El enlace de red está activo. Cable conectado. | No se necesita ninguna acción. |
| ENLACE | Apagado | Sin enlace de red. Cable no conectado o sin actividad de red. | Verifique la conexión de los cables. Verifique el dispositivo en el otro extremo. |
| ENLACE | Brillante | Transmisión de datos activa. | No se necesita ninguna acción. Funcionamiento normal. |

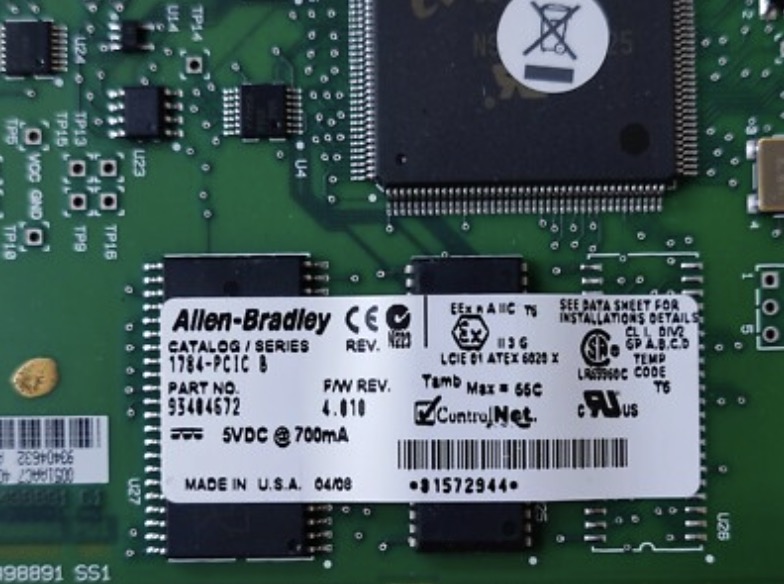

Las tarjetas Allen Bradley 1784-PCIC suelen ser falsificadas. Utilice estos controles para verificar la autenticidad.
Si la tarjeta no se reconoce en RSLinx después de una instalación correcta, sospeche de una falsificación. Póngase en contacto con Feimu Technology con fotos para su verificación.
