Feimu Technology ha introducido recientemente un modelo antiguo de equipo de control industrial a la comunidad de automatización industrial extranjera: el módulo de comunicación Allen Bradley 1785-ENET. Como proveedor profesional, entendemos que este antiguo modelo sigue siendo un componente crítico en muchas fábricas que todavía utilizan sistemas PLC-5. Sabemos que muchos clientes extranjeros todavía mantienen estas líneas de producción obsoletas y no quieren gastar una gran cantidad de dinero para reemplazarlas por completo. Por lo tanto, hemos almacenado este módulo especialmente para ayudarlo a conectar esos dispositivos antiguos a Internet y mantenerlos funcionando al menor costo.
El Allen Bradley 1785-ENET es un módulo de comunicación Ethernet de una sola ranura para el chasis PLC-5. El panel frontal está hecho de metal, que sirve como disipador de calor y escudo protector. Tres indicadores LED en el panel muestran energía, estado del enlace y actividad de comunicación. El puerto RJ45 está ubicado en la parte inferior del panel frontal. El conector del backplane tiene pines chapados en oro para un contacto confiable. El módulo consume 1,5 A de la fuente de alimentación del backplane de 5 V.
|
Nombre del producto |
Allen Bradley 1785-ENET |
|
Tipo de producto |
Módulo de comunicación Ethernet |
|
Serie compatible |
Controladores programables PLC-5 |
|
Protocolo de comunicación |
EtherNet/IP (a través del panel posterior 1771) |
|
Tipo de interfaz |
10Base-T (RJ45) o AUI (dependiente de la versión) |
|
Tasa de transferencia de datos |
10/100Mbps |
|
Temperatura de funcionamiento |
0°C a 60°C (32°F a 140°F) |
|
Certificaciones |
UL,CE |

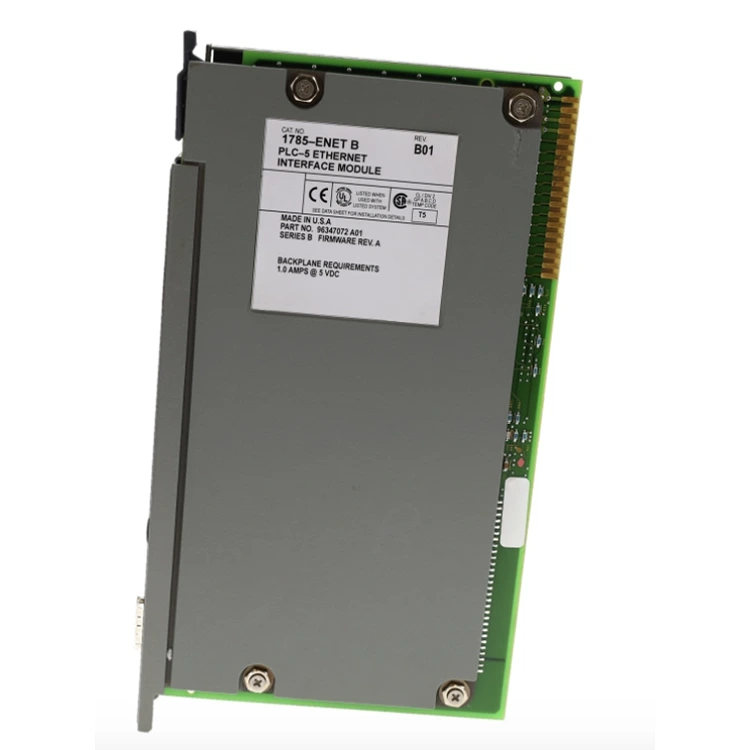

Este Allen Bradley 1785-ENET es una estructura de tarjeta de controlador programable PLC-5 estándar. El frente es un panel metálico conductor de calor, en el que están bloqueados varias luces indicadoras de estado y puertos de interfaz de red. El panel posterior es esa fila de alfileres chapados en oro densamente dispuestos. Esta es la pieza clave y debe ser de color dorado brillante sin oxidación; de lo contrario, un mal contacto al insertarla causaría problemas. En el interior, se integran complejos chips de procesamiento Ethernet y circuitos transformadores, todos encapsulados en una resistente carcasa metálica. Esto se hace tanto para la disipación del calor como para evitar interferencias electromagnéticas, que son habilidades esenciales para entornos industriales.
El 1785-ENET tiene varias revisiones. Cada revisión tiene diferentes capacidades. Utilice esta tabla para seleccionar el modelo correcto para su sistema.
| Revisión | Interfaz | Velocidad | Procesadores PLC-5 compatibles |
|---|---|---|---|
| 1785-ENET (Original) | AUI | 10Mbps | Todos los procesadores PLC-5 |
| 1785-ENET/A | RJ45 (10Base-T) | 10Mbps | Todos los procesadores PLC-5 |
| 1785-ENET/B | RJ45 (10/100Base-TX) | 10/100Mbps | Procesadores PLC-5 con versión de firmware 3.0 o superior |
Notas importantes de compatibilidad:
La configuración del 1785-ENET requiere la dirección IP y la máscara de subred correctas. Siga estos pasos para configurar el módulo.
Métodos de asignación de IP:
Pasos de configuración usando BOOTP:
Problemas de configuración comunes:
Este ejemplo muestra cómo el 1785-ENET conecta un sistema PLC-5 heredado a una HMI moderna.
Configuración del sistema:
Pasos de conexión:
Escenario del mundo real:Una planta procesadora de alimentos contaba con un sistema PLC-5 que controlaba una línea de envasado. La HMI original falló. La HMI de reemplazo usaba Ethernet únicamente. La planta instaló un módulo 1785-ENET. La nueva HMI se comunicaba con el PLC-5 a través de Ethernet. La línea continuó funcionando sin una costosa actualización del PLC. El módulo se amortizó solo en un mes en comparación con el costo de reemplazar todo el sistema PLC.
El 1785-ENET tiene tres LED principales en el panel frontal. Cada LED indica un estado específico.
| CONDUJO | Estado | Significado | Acción |
|---|---|---|---|
| PWR | Verde | El poder está presente. El módulo funciona normalmente. | No se necesita ninguna acción. |
| PWR | Apagado | No llega energía al módulo. | Verifique la potencia del chasis. Compruebe que el módulo esté insertado. |
| PWR | Brillante | El módulo está en modo de configuración. No hay dirección IP asignada. | Asigne una dirección IP mediante BOOTP. |
| ENLACE | Verde | El cable Ethernet está conectado. El enlace está activo. | No se necesita ninguna acción. |
| ENLACE | Apagado | No hay ningún cable Ethernet conectado o el enlace está caído. | Verifique la conexión de los cables. Verifique el interruptor/alimentación. |
| ESTADO | Verde | La comunicación es activa. Se están transmitiendo datos. | No se necesita ninguna acción. |
| ESTADO | Apagado | Ninguna actividad de comunicación. | Verifique la configuración de la red. Verifique el programa del PLC. |
| ESTADO | Rojo | Error de comunicación o falla del módulo. | Ciclo de energía. Si la falla persiste, es posible que sea necesario reemplazar el módulo. |
Los módulos Allen Bradley 1785-ENET son componentes heredados. Existen versiones falsificadas. Utilice estos controles para verificar la autenticidad.
Si el módulo no se comunica incluso después de la asignación IP correcta, sospeche de una falsificación. Póngase en contacto con Feimu Technology con fotos para su verificación.
Feimu Technology opera desde la ciudad de Jiangmen, provincia de Guangdong, China. La empresa fue fundada en 2005 y ha suministrado componentes de automatización a clientes en más de 30 países.
Información del contacto:
Correo electrónico: sales@feimutech.com
WhatsApp: +86 13358323579
Sitio web: www.feimuplc.com
Tiempo de respuesta: Dentro de las 24 horas. Las preguntas técnicas normalmente se responden en un plazo de 12 horas. Incluya el número de serie del módulo y el modelo del procesador PLC-5 al comunicarse.
