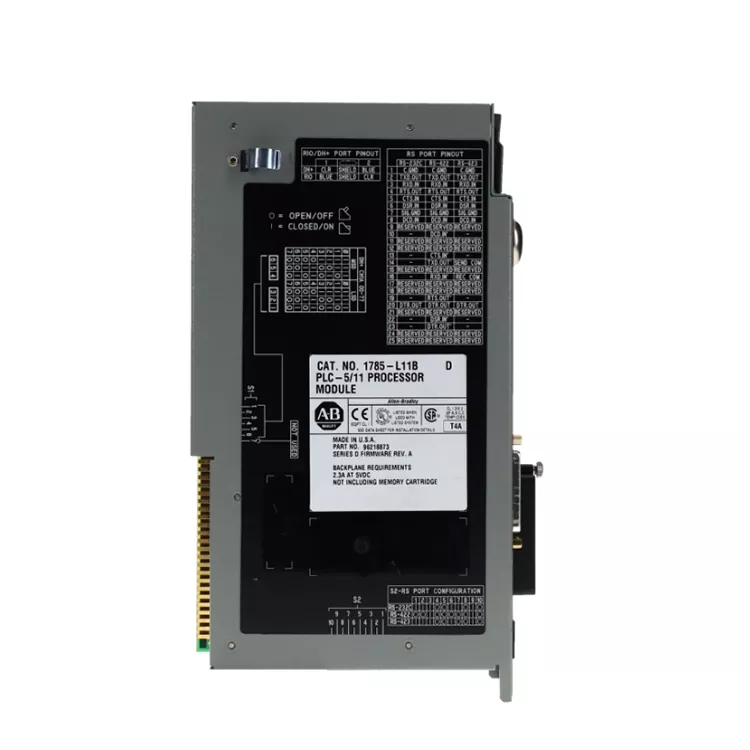

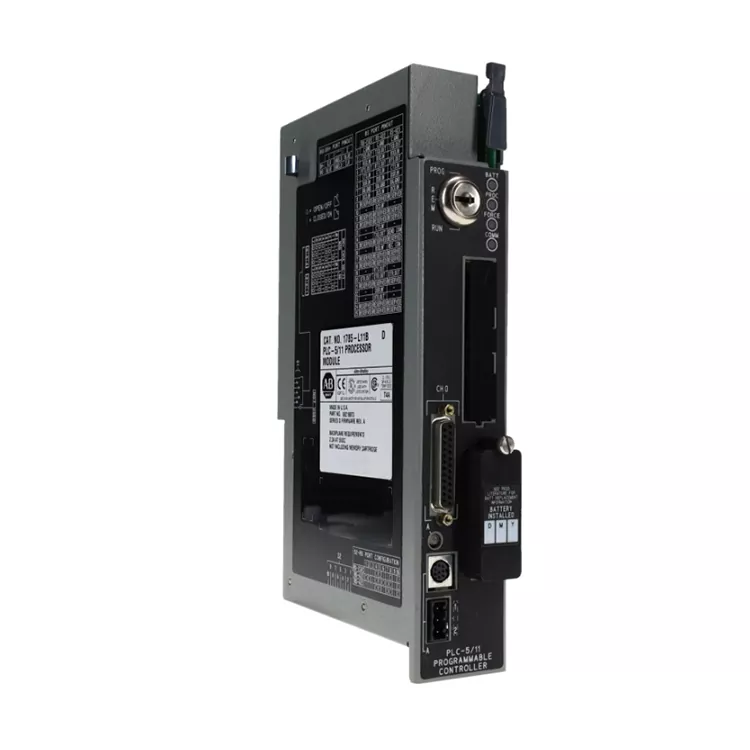

No todos los sistemas de control requieren cientos o miles de puntos. Para estaciones de trabajo pequeñas, los modelos básicos serán suficientes. Feimu Technology, un proveedor reputado con una larga trayectoria en la industria del control industrial, ofrece este Allen Bradley 1785 L11B de tamaño pequeño pero totalmente equipado.
Tiene memoria de 8K que puede acomodar lógica regular, 512 puntos de E/S para cubrir equipos pequeños; 1 ruta DH+/E/S remota para expansión y 1 puerto serie para conectarse a la computadora host; respaldo de batería + seguro dual EEPROM para evitar la pérdida del programa en caso de corte de energía. Es adecuado para maquinaria de envasado, líneas transportadoras y equipos de una sola máquina en escenarios de control pequeños, siendo suficiente y rentable.
1. Arquitectura de control PLC-5 madura y estable
El Allen Bradley 1785 L11B adopta el diseño clásico de plataforma PLC-5, que ha sido verificado en entornos industriales durante mucho tiempo y tiene un rendimiento de control estable y confiable.
El entorno industrial es muy adaptable
El sistema funciona de manera estable.
Bajo costo de mantenimiento
2. Adecuado para equipos de automatización pequeños y medianos.
Adecuado para uso en:
Control de dispositivo único
Pequeña línea de producción
Sistema de automatización mecánica.
Proyecto de renovación de equipos industriales.
3. Ampliar el ciclo de vida del antiguo sistema PLC.
Para sistemas PLC - 5 aún en ejecución:
No es necesario reemplazar todo el sistema de control.
La arquitectura de la aplicación original.
Disminuir el costo de las actualizaciones de equipos.
Para reducir el tiempo de inactividad
|
Parámetro |
Especificación |
|
Modelo de producto |
1785-L11B |
|
Serie de productos |
Procesador PLC-5/11 |
|
Tipo de producto |
Módulo de procesador PLC (módulo CPU) |
|
Marca |
Allen-Bradley |
|
Plataforma de control |
PLC-5 |
|
Método de instalación |
Instalación en bastidor PLC-5 |
|
Software de programación |
RS Logix 5 |
|
Método de comunicación |
DH+ / E/S remotas (según la configuración del sistema) |
|
Funciones de procesamiento |
Ejecución de programas, operaciones lógicas, procesamiento de datos. |
Aplicaciones de equipos mecánicos industriales:
Equipos de montaje automático.
Maquinaria de embalaje
Control de equipos para procesamiento.
Aplicaciones de la línea de producción de fabricación:
sistema de transporte
Control de enclavamiento de equipos
Gestión de procesos de automatización.
Aplicaciones de control de infraestructura:
Control de estación de bombeo
Sistema de control de procesos sencillo
Inspección de apariencia:
Confirme que las etiquetas, los gabinetes y las interfaces del modelo estén completos.
Verificación del modelo:
Verificar la compatibilidad del modelo Allen Bradley 1785 L11B y el sistema PLC-5.
Prueba de encendido:
Verifique el estado de inicio de la CPU y los indicadores LED.
Prueba de funcionamiento:
Verifique el funcionamiento del programa y el estado de funcionamiento del procesador.
prueba de comunicacion
Verifique la conexión de red del PLC.
Embalaje y entrega:
Registre los resultados de las pruebas y realice embalajes antiestáticos y de choque.
Usando el software RSLogix 5:
editor de programas
Cargas y descargas
Monitoreo en línea
Diagnóstico de avería
Basado en el soporte de configuración del sistema: comunicación DH +, comunicación de E/S remotas;
Utilizado en el intercambio de datos del PLC con dispositivos externos.
Normalmente no es necesario. Si ya tiene una copia de seguridad del programa PLC original, simplemente descargue el programa al nuevo procesador y reconfirme la comunicación y la configuración de E/S.
Indicador de estado de la CPU
Estado de comunicación del PLC
Condición de ejecución del programa
respuesta de E/S
|
Fenómeno de falla |
Posible causa |
Solución |
|
La CPU no puede iniciar |
Falla en la fuente de alimentación o en el módulo |
Verifique la fuente de alimentación y el estado del módulo. |
|
Fallo de comunicación |
Configuración de dirección incorrecta |
Verificar la configuración DH+ y los cables de comunicación. |
|
El programa no se puede descargar |
Problema de configuración del software |
Verifique la configuración y los parámetros de comunicación de RSLogix 5 |
|
Alarma de CPU |
Anomalía del programa o del hardware |
Verifique la información de fallas y realice la solución de problemas |
Confirmar la configuración del rack y sistema PLC-5
Apagar la fuente de alimentación del equipo.
Instale 1785 L11B en la ranura correspondiente del bastidor.
Verifique la conexión del backplane
Conecte las líneas de comunicación.
Encienda y verifique el estado de la CPU
Descarga el programa usando RSLogix 5 y prueba su funcionamiento
