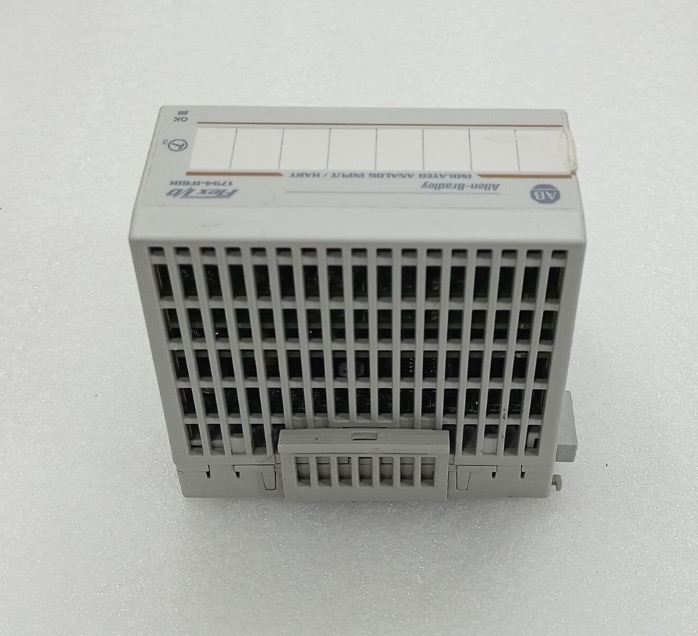

Feimu Technology ofrece el Allen Bradley 1794-IF8IH. Este producto está diseñado específicamente para convertir las señales cambiantes continuas de sitios industriales, como temperatura, presión o flujo, en un lenguaje digital que el controlador pueda entender. Es diferente de los módulos de tipo corriente ordinarios. Es especialmente responsable del manejo de señales aisladas y tiene una capacidad antiinterferente extremadamente fuerte. Siempre mantenemos este producto en stock aquí para completar la pieza más importante del rompecabezas de su sistema Flex I/O, de modo que no tenga que buscar ayuda de todos para este único módulo.
Este modelo Allen Bradley 1794-IF8IH admite el protocolo de comunicación HART, lo que significa que no solo puede leer el valor de corriente de 4-20 mA, sino que también puede "hablar" con los instrumentos inteligentes en el sitio para obtener más información de diagnóstico dentro de los instrumentos. Su precisión de conversión es particularmente alta, capaz de capturar incluso los cambios más mínimos en el campo. Y en la fábrica, ese tipo de entorno electromagnético es particularmente complicado, su rendimiento de aislamiento juega un papel importante, puede prevenir eficazmente que la señal de interferencia externa estropee los datos, para garantizar que los datos transmitidos al PLC sean verdaderos y confiables.
Este Allen Bradley 1794-IF8IH tiene una característica única, que es su "aislamiento de canal a canal". Muchos módulos comunes tienen tierras comunes para varios canales, por lo que si un cable de tierra está mal conectado o hay una fuerte interferencia, todos los canales pueden verse afectados. Pero éste es diferente. Cada canal está aislado de forma independiente. Incluso si un canal falla, no afectará a los demás. Es particularmente adecuado para aquellos sitios con fuentes de señal complejas y malas condiciones de conexión a tierra. Otra característica es que es muy eficiente energéticamente y genera muy poco calor. Incluso si se instala en un gabinete sellado, no hay necesidad de preocuparse por una mala disipación del calor y el sobrecalentamiento del área circundante.
Allen Bradley 1794-IF8IH está certificado con etiquetas UL/cULus, que en realidad cumple con los estándares de seguridad de Estados Unidos y Canadá. Ha pasado la certificación CE y posee las certificaciones ATEX e IECEx. El diseño y la fabricación cumplen con estándares estrictos, lo que permite un uso seguro en lugares peligrosos donde existe potencial de gases explosivos. Se utiliza en las industrias del petróleo, el gas y la química.
Feimu Technology ha estado operando en esta industria durante muchos años y su éxito se atribuye a su comprensión del valor de estos productos especializados. No somos el tipo de empresa que simplemente vende módulos digitales generales. También contamos con un inventario sustancial de estos módulos analógicos especiales. Muchos clientes tienen que cambiar a este módulo de aislamiento debido a la alta interferencia en el campo, pero es difícil encontrar módulos de este tipo en el mercado. Generalmente los tenemos en stock aquí. Nuestro objetivo es garantizar que cuando se enfrente a problemas difíciles en el campo, el hardware no lo obstaculice.
El Allen Bradley 1794-IF8IH es un módulo de entrada analógica aislada de 8 canales para el sistema Flex I/O. Soporta entradas de corriente de 4-20mA con comunicación por protocolo HART.
| Parámetro | Especificación |
|---|---|
| Modelo de producto | Allen Bradley 1794-IF8IH |
| Serie de productos | E/S flexibles |
| Número de entradas | 8 canales |
| Tipo de entrada | Corriente 4-20mA (con protocolo HART) |
| Soporte de protocolo HART | Sí (modo anfitrión) |
| Resolución | 16 bits |
| Exactitud | ±0,1 % del rango completo a 25 °C |
| Impedancia de entrada | 250Ω |
| Aislamiento de canales | Aislamiento entre canales y a tierra. |
| Tasa de actualización | Configurable (rápido o normal) |
| Consumo de corriente del backplane | 150 mA a 5 V CC |
| Disipación de energía | 2,5 W máximo |
| Temperatura de funcionamiento | -20°C a 55°C |
| Temperatura de almacenamiento | -40°C a 85°C |
| Humedad relativa | 5% a 95% (sin condensación) |
| Certificaciones | UL, cUL, CE, ATEX, IECEx |
El 1794-IF8IH admite comunicación HART. HART (transductor remoto direccionable para autopista) es un protocolo híbrido que permite la comunicación digital a través de cableado analógico tradicional de 4-20 mA.
Qué hace HART:
Datos HART disponibles:
Beneficio de campo:Un cliente tenía un transmisor de presión que leía incorrectamente. Utilizando HART, leyeron los diagnósticos y descubrieron que el sensor estaba saturado. El transmisor fue revisado y recalibrado. Sin HART, habrían asumido que el módulo estaba defectuoso y lo habrían reemplazado innecesariamente.
El 1794-IF8IH proporciona aislamiento entre cada canal y entre los canales y tierra. Esta es una ventaja significativa sobre los módulos no aislados.
| Condición | Sin aislamiento | Con aislamiento (1794-IF8IH) |
|---|---|---|
| Bucle de tierra | Afecta a todos los canales. Provoca lecturas fluctuantes. | El aislamiento rompe el circuito de tierra. Las lecturas se mantienen estables. |
| Alto voltaje de modo común | Daña el módulo o provoca lecturas incorrectas. | El módulo maneja voltaje de modo común de hasta ±400 V. |
| Error de cableado en un canal | Puede dañar otros canales que comparten el mismo terreno. | El aislamiento protege otros canales. |
| Rayos o sobretensiones en el cable de señal | El daño se extiende a otros canales y al backplane. | El aislamiento limita el daño al canal afectado. |
Ejemplo de problema de campo:Un cliente instaló módulos 1794-IF8IH en una planta de tratamiento de agua. La planta tenía largos cables de sensores cerca de cables VFD. Sin aislamiento, las lecturas fluctuaron. Con el 1794-IF8IH, las lecturas se mantuvieron estables. El aislamiento resolvió el problema del circuito de tierra.
El 1794-IF8IH admite transmisores de 2 y 4 cables con comunicación HART.
Transmisores de 2 hilos (alimentados por bucle):
Transmisores de 4 hilos (alimentados externamente):
Reglas de cableado para HART:
El 1794-IF8IH tiene indicadores LED en el panel frontal. Estos proporcionan información de estado inmediata.
| CONDUJO | Estado | Significado | Acción |
|---|---|---|---|
| PWR | Verde | Módulo encendido y funcionando normalmente. | No se necesita ninguna acción. |
| PWR | Apagado | No hay energía al módulo. | Verifique la alimentación de Flex I/O. Verifique la conexión del backplane. |
| CH0 - CH7 | Verde | Canal configurado y lectura normal. | No se necesita ninguna acción. |
| CH0 - CH7 | Apagado | Canal no configurado o no utilizado. | Configurar canal en Studio 5000. |
| CH0 - CH7 | Rojo | Señal de entrada fuera de rango o error de comunicación HART. | Verifique el cableado del sensor. Verifique la configuración HART. |
Los módulos Allen Bradley 1794-IF8IH suelen ser falsificados. Utilice estos controles para verificar la autenticidad.
Si el módulo muestra lecturas incorrectas o la comunicación HART falla, sospeche de una falsificación. Póngase en contacto con Feimu Technology con fotos para su verificación.
Feimu Technology no envía módulos no probados. Cada 1794-IF8IH pasa por el siguiente proceso de verificación antes de salir de nuestro almacén.
Los informes de prueba están disponibles a pedido. Envíe un correo electrónico a sales@feimutech.com para obtener una copia del informe de prueba de su módulo.
