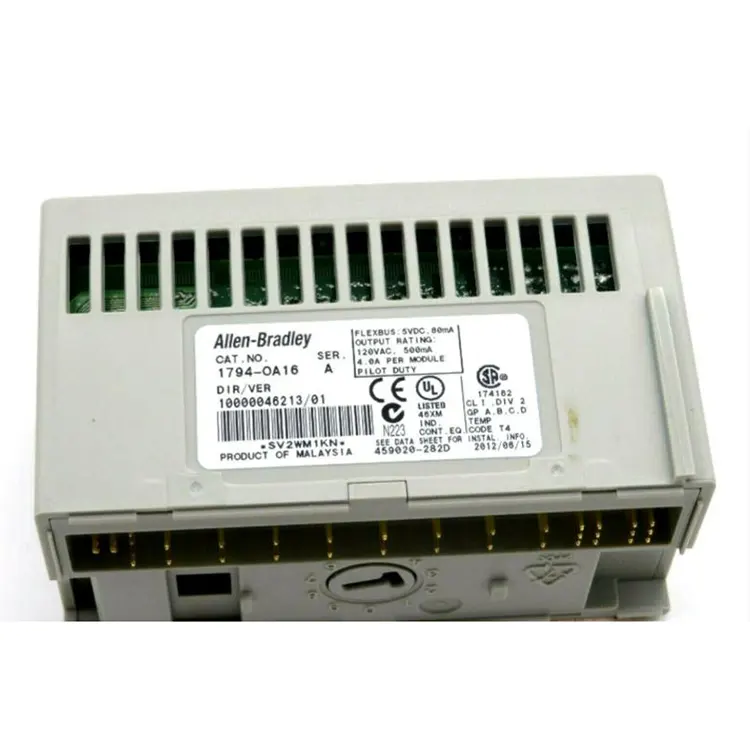

Allen Bradley 1794 OA16

Allen Bradley 1794 OA16 tiene relés independientes para cada canal, que aíslan los sistemas eléctricos fuertes y débiles para que no interfieran entre sí. Las luces indicadoras de posición brindan información en tiempo real sobre el estado de encendido y apagado y se admite el reemplazo intercambiable en caliente sin detener la máquina. Los módulos de segunda mano de este modelo suelen estar plagados de corrosión de los contactos y problemas de contacto deficientes, lo que fácilmente puede provocar fallos de funcionamiento y paradas del equipo. Feimu Technology, como proveedor senior de control industrial, cada producto se lleva a cabo pruebas canal por canal, eliminando piezas defectuosas envejecidas, para garantizar un funcionamiento confiable a largo plazo en el sitio.

Proceso de instalación

Antes de la instalación comprobar:
Confirme el modelo de Allen Bradley 1794 OA16;
Base terminal FLEX I/O (por ejemplo, serie 1794 TB);
Desconecte el suministro eléctrico en el lugar.
Instalar módulos:
Instale la base del terminal en el riel DIN;
Alineando la interfaz, se insertó 1794 OA16 en la base y se bloqueó.
Alambrado:
Según las cargas de 120 V CA conectadas a la definición del terminal;
Verifique que el terminal de salida, el terminal de alimentación y el terminal común estén conectados correctamente.
Módulo de configuración:
FLEX se agrega en el módulo de E/S del software del PLC;
Configure los parámetros de comunicación y la dirección de E/S.
Prueba eléctrica:
Verifique el estado del LED;
Pruebe si los 16 puntos de salida funcionan normalmente.

Campo de aplicación

Control de automatización industrial: utilizado para que el sistema PLC controle equipos de ejecución de CA.
Equipos de línea de producción: transportador de control, arranque y parada de motores, luz indicadora, etc.
Fabricación mecánica: Se utiliza para máquinas de embalaje, líneas de montaje y control de carga de CA de equipos de procesamiento.
Control de procesos: Controla válvulas solenoides, contactores, dispositivos de alarma, etc. en los equipos del sitio.
Automoción e industria pesada: Aplicado al control de producción de sistemas de producción automatizados a gran escala.

Parámetros del producto

Parámetros	Presupuesto
Tipo de salida	Salida de CA no aislada
Tensión de salida nominal	120 VCA
Rango de voltaje de salida	74~132V CA
Frecuencia de salida	47~63Hz
Corriente de salida máxima por punto	500 mA/punto (a 55 ℃)
Corriente de salida total del módulo	4,0 A (16 puntos × 250 mA)
Mínimo en corriente	5 mA/punto
Caída máxima de voltaje de salida	1,5 V CA (a 0,5 A)
Corriente de fuga fuera del estado	Máximo 2,25 mA
Sobretensión actual	7 A, 40 ms de duración (repetido cada 8 segundos)
Voltaje de aislamiento	Aislamiento continuo de 120 VCA (lado de campo y plano posterior)
Consumo actual de FlexBus	80 mA a 5 VCC
Consumo máximo de energía	4,7W
Máxima disipación de calor	16,1 BTU/h
Base de terminal recomendada	1794-TBN, 1794-TB2, 1794-TB3, etc.
Temperatura de funcionamiento	0~55℃

Vida útil

La vida útil real de Allen Bradley 1794 OA16 depende del entorno de trabajo, las condiciones de carga, el tiempo de encendido y la situación de mantenimiento. En términos generales:
Vida útil de diseño: Aproximadamente de 10 a 15 años o más (en un entorno industrial normal).
Período típico de operación estable: alrededor de 10 años o más.
Vida útil de la salida del relé/semiconductor: depende del tipo de carga y la frecuencia de conmutación. El cambio frecuente de cargas de CA afectará la vida.

Preguntas frecuentes

P1. ¿Qué dispositivos se pueden controlar directamente?

Comúnmente utilizado para control: válvula electromagnética.
contactor
Bobina de relé
Luz de alarma Luz indicadora

Pequeño dispositivo de control de CA

P2. ¿Cuáles podrían ser las razones si el PLC no lo reconoce?

Razones comunes:
Fallo de comunicación de red FLEX I/O
La instalación del módulo no está en su lugar
Conexión de la base del terminal
Error de configuración del PLC
Error de configuración de dirección de E/S
Solución:
Verifique el estado del adaptador
Verifique la conexión FlexBus
Confirme la configuración de Studio 5000/RSLogix

P3. El LED de salida está encendido pero el dispositivo no funciona. ¿Cuál es la razón de esto?

Posibles causas:
La fuente de alimentación de CA no tiene acceso.
Daño a la carga
Cableado incorrecto
Fallo del dispositivo de seguridad o protección de salida
Corriente de carga insuficiente
Se sugiere verificar: voltaje del terminal de salida; Impedancia de carga; Líneas de campo.

P4. La salida sigue conduciendo. ¿Qué se debe hacer?

Posibles razones:
Errores lógicos del programa PLC
Cortocircuito del punto de salida.
Dispositivo de salida dañado
Manejo:
Monitoreo en línea del estado de salida del PLC
Comprobar la lógica del programa
Medir el voltaje de salida del campo

P5. ¿Cuáles son las prioridades de mantenimiento?

Comprobar periódicamente el apriete de la conexión de los terminales
Comprobar si las cargas de CA superan el límite
Mantener el gabinete de control seco y limpio
Realizar copias de seguridad periódicas de la configuración del PLC
Mantener módulos de repuesto disponibles

Elija nuestras ventajas

El Allen Bradley 1794 OA16 es un componente central del actuador de la línea de producción. El suministro original de fábrica del modelo antiguo se ha interrumpido y es difícil encontrar repuestos de alta calidad. Como proveedor profesional de módulos distribuidos Rockwell, nuestra empresa cuenta con un suministro completo de productos originales, entrega eficiente y también brinda soporte técnico básico de adaptación de bases, depuración de cableado y resuelve los problemas de mantenimiento y adquisición de sitios de control industrial en un solo paso.
